Проект установки отстойника вертикального с автоматическим удалением осадка через систему эрлифта.

Цена диплома 2000р

Содержание

Введение
1. Технологии очистки бытовых стоков
1.1 Состав и загрязненность сточных вод
1.2 Технологии очистки хозяйственно-бытовых сточных вод
2. Описание технологической схемы
3. Классификация отстойников
3.1 Горизонтальные отстойники
3.2 Вертикальные отстойники
3.3 Радиальные отстойники
4. Расчет вертикального отстойника
5. Расчет материального баланса
6. Подбор устройства для выгрузки остатка из отстойника
7. Гидравлический расчет трубопровода
Заключение
Список использованных источников

Введение

Отстаивание – распространённый способ очистки жидкостей от грубодисперсных механических примесей. Его используют при подготовке воды для технологических и бытовых нужд, обработке канализационных стоков, обезвоживании и обессоливании сырой нефти, во многих процессах химической технологии. Оно является важным этапом в естественном самоочищении природных и искусственных водоёмов. Отстаивание применяется также для выделения диспергированных в жидких средах различных продуктов промышленного производства или природного происхождения [1].
Отстаивание является наиболее простым и часто применяемым в практике способом выделения из сточных вод грубодисперсных примесей, которые под действием гравитационной силы оседают на дно отстойника или всплывают на его поверхность.
В зависимости от требуемой степени очистки сточных вод отстаивание применяется или в целях предварительной их обработки перед очисткой на других, более сложных сооружениях, или как способ окончательной очистки, если по местным условиям требуется выделить из сточных вод только нерастворенные (осаждающиеся или всплывающие) примеси.
Отстаивание – один из наиболее дешевых процессов разделения неоднородных систем. Его проводят в аппаратах для улавливания из сточных вод средне и мелко дисперсных примесей ,называемых отстойниками, или сгустителями. Различают аппараты периодического, непрерывного и полунепрерывного действия. Непрерывно действующие отстойники подразделяют на одноярусные, двухъярусные, многоярусные.
Процесс осаждения должен происходить в монодисперсной агрегативно-устойчивой системе, когда частицы имеют одинаковые размеры и при осаждении не меняют своей формы и размеров.
При отстаивании сточных вод процесс происходит в полидисперсной агрегативно-неустойчивой системе с большим диапазоном размеров частиц, которые в процессе осаждения агломерируются, изменяют свою форму, плотность и размеры; вследствие этого изменяется и скорость их осаждения. Поэтому кинетику процесса осаждения или всплывания грубодисперсных примесей сточных вод устанавливают опытным путем в лабораторных условиях для сточных вод определенного состава [7].

Исходные данные
Среднесуточный расход стоков Q=10000 м?/сут
Начальная концентрация взвесей в воде мг/л
Эффект очистки Э=40%
Принципиальная схема аппарата представлена на рисунке 9.
6. Подбор устройства для выгрузки остатка из отстойника
Удаление осадка из приямка отстойника надлежит предусматривать самотеком, под гидростатическим давлением, насосами, предназначенными для перекачки жидкости с большим содержанием взвешенных веществ, гидроэлеваторами, эрлифтами, ковшовыми элеваторами, грейфером и т. д.
Принцип работы эрлифтной установки

Заключение

В данной работе рассматривается проект установки отстойника вертикального с автоматическим удалением осадка через систему эрлифта.
При проектировании был рассмотрен теоретический материал по технологии очистки бытовых стоков. Рассмотрена классификация отстойников с указанием достоинств и недостатков.
Также для указания значения отстойника составлена технологическая схема очистки сточных вод.
В расчетной части на основании исходных данных составлена расчетная схема вертикального отстойника и проведен технологический расчет. В результате расчета диаметр отстойника 9м, высота цилиндрической части 6м, высота конической части 5,36м, общая высота 11,36м. Проведен гидравлический расчет впускной трубы в отстойник и выбрана мощность для использования насоса.
В качестве дополнительного устройства подобран эрлифт как устройство для выгрузки осадка из отстойника.
В графической части представлен чертеж отстойника и технологическая схема производства.

Список использованных источников

1. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения. - М.: Стройиздат, 1986.
2. Справочник проектировщика. Канализация населенных мест и промышленных предприятий. - М.: Стройиздат, 1984.
3. Ласков Ю. М., Воронов Ю. В. Примеры расчета канализационных сооружений. - М.: Стройиздат, 1987.
4. Проектирование сооружений для очистки сточных вод: Справочное пособие к СНиП. - М.:Стройиздат, 1990. Cправочник инженера по охране окружающей среды (эколога) [Текст] : учебно-практическое пособие / [Перхуткин В. П., Перхуткина З. И., Овчарук Т. А. и др. ; под ред. Перхуткина В. П. ]. – М.: Инфра-Инженерия, 2006. - 861, [2] с.
5. Общий курс процессов и аппаратов химической технологии. Под ред. ВТ. Айнштейна. Кн. 1 и 2. М.: Логос, ВШ, 2003. -1760 с.
6. СНиП 2.04.03-85. Канализация. Наружные сети и сооружения
7. Инженерная экология. / Под. ред. ВТ. Медведева. М.: Гардарики. 2002. -688 с.
8. Баранов Д.А., Кутепов A.M. Процессы и аппараты. М.: «Академия», 2004. -304 с.
9. Охрана труда и промышленная экология : учебник для студ. сред. проф. образования / [В.Т.Медведев, С.Г. Нови¬ков, А. В. Каралюнец, Т. Н. Маслова]. - 2-е изд., стер. - М.: Издательский центр «Академия», 2008. - 416 с.

Чертежи

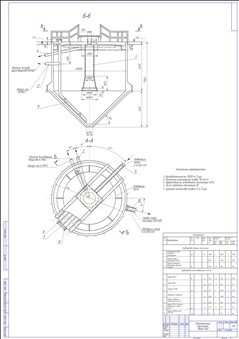

Отстойник вериткальный чертеж А1
