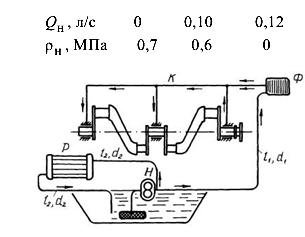

9-39-40. В двигателе внутреннего сгорания подача масла для смазки коренных подшипников коленчатого вала производится насосом Н по трубке размерами l₁ и d₁ через фильтр Ф и распределительный канал К, от которого отходят отводные каналы к серединам подшипников. Часть подачи насоса по трубке размерами l₂ и d₂ подается в радиатор Р, из которого по такой же трубке сливается в картер. Определить давление насоса и расход масла через подшипники и радиатор. Сопротивление фильтра и радиатора принять эквивалентным сопротивлению трубок длиной l_ф =100d1 и l_р =1300d₂, а суммарное сопротивление распределительного канала с отводными каналами и подшипниками – сопротивлению трубки длиной lк = 0,80м при диаметре d=4 мм. Плотность масла p = 900кг/м³, кинематический коэффициент вязкости v = 0,3Ст. Характеристика насоса задана:

Задача 9-39 l1 = 1м, d1 = 10мм, l2 = 1м, d2 = 5мм
