Задание 10 вар 2 получение терефталевой кислоты

Барботируя через реакционную массу, воздух захватывает пары ксилола, которые конденсируют в холодильнике и возвращают на окисление. Из реакционной массы отфильтровывают малораствори­мую терефталевую кислоту, а уксусную кислоту регенерируют перегонкой.
( ОХТ )
pуб 400

1. Составить и описать технологическую схему получения терефталевой кислоты жидкофазным окислением n-ксилола кислородом.

2. Составить материальный баланс процесса.

3. Рассчитать:

а) производительность и пропускную способность

б) выход терефталевой кислоты на поданный n-ксилол.

в) теоретический и фактический расходные коэффциенты по сырью.

В основу расчета принят следующую реакцию:

++

                                              16      17          27        3·2



Исходные данные

Варианты

2

Пропускная способность установки по n-ксилолу, т/сут

110

Потери терефталевой кислоты, % масс. от полученного количества

0,3

Конверсия n-ксилола, %

94

Избыток воздуха, % масс. от стехиометрии

130

Содержание n-ксилола в растворе (растворитель уксусная кислота) % масс.

55

Файл помощи оформления заказа и порядок (инструкция) его получения

 Краткая теория процесса

Чистая терефталевая кислота (ЧТФК) получается в результате окисления п-ксилола в среде уксусной кислоты в присутствии соединений кобальта и марганца в качестве катализаторов и соединений брома в качестве промоторов. Очистка ТФК от примесей осуществляется каталитическим гидрированием.

Чистая терефталевая кислота (ЧТФК) получается в результате окисления

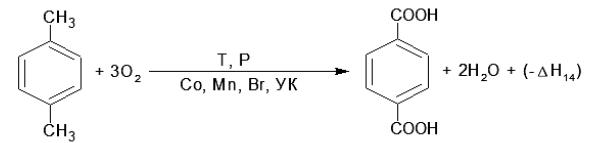

Рис. 1. Брутто-реакция синтеза ТФК
Процесс окисления сопровождается выделением тепла в количестве 326 ккал/г. моль. Окисление осуществляется в реакторе барботажного типа со встроенной колонной ректификации в верхней части аппарата при следующих условиях:
- расход п-ксилола – 16557,8 кг/ч;
- расход воздуха – 61888,3 нм3/ч;
- давление – 0,9 – 1,1 МПа;
- температура – 185 - 195°С;
- соотношение уксусная кислота: п-ксилол - 5?6 : 1 масс/масс;
- содержание кислорода в отходящем газе – 3 – 3,5% об.;
- соотношение Co: Mn в каталитической системе – 2 : 1 масс/масс;
- содержание Br – (1,0 – 1,2) х 10-5 г/атом/ч растворителя;
- уровень оксидата – 85-90%.
Образующаяся в процессе вода за счет тепла реакции отгоняется из оксидата и выводится из верха колонной части реактора.
Выход ТФК составляет ~ 97% моль от теории
