Задача Ж142 (Задача 1 МАНГЛ)

Испаритель ректификационной установки непрерывного действия (рис. 1) для разделения бинарной смеси имеет поверхность теплопередачи Fи.

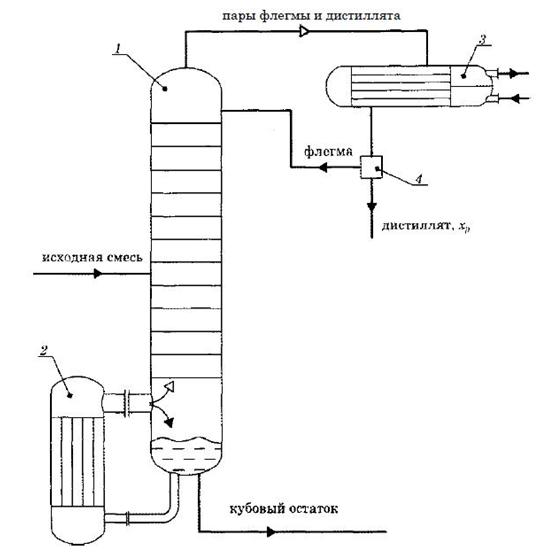

Рис. 1 - К расчету параметров работы ректификационной установки: 1 - ректификационная колонна; 2 - испаритель; 3 - дефлегматор; 4 - делитель флегмы

Коэффициент теплопередачи от греющего теплоносителя к кипящей в испарителе жидкости К, средняя разность температур теплоносителей в нем А_1ср. Колонна ректификационной установки (рис. 1) работает под атмосферным давлением при относительном молярном расходе питания f и флегмовом числе К.
Содержание низкокипящего компонента в дистилляте, получаемом в результате разделения смеси, х_D. Тепловая нагрузка дефлегматора установки составляет А от тепловой нагрузки испарителя. Определить:
1) молярный расход смеси, поступающей на разделение в установку;
2) температуру паров флегмы и дистиллята на выходе из колонны.
Удельную теплоту конденсации паров флегмы и дистиллята принять равной удельной теплоте конденсации низкокипящего компонента при атмосферном давлении.
Исходные данные по последней цифре учебного шифра выбирают из табл. 1, по предпоследней цифре - из табл. 2.
Исходные данные:
Ацетон – бензол
К = 600 Вт/(м²·К)
R = 3,7;
x_d = 93,5 % мол.
F_и = 50 м²;
t_cp = 30 К
f = 2,2;
А = 89%
