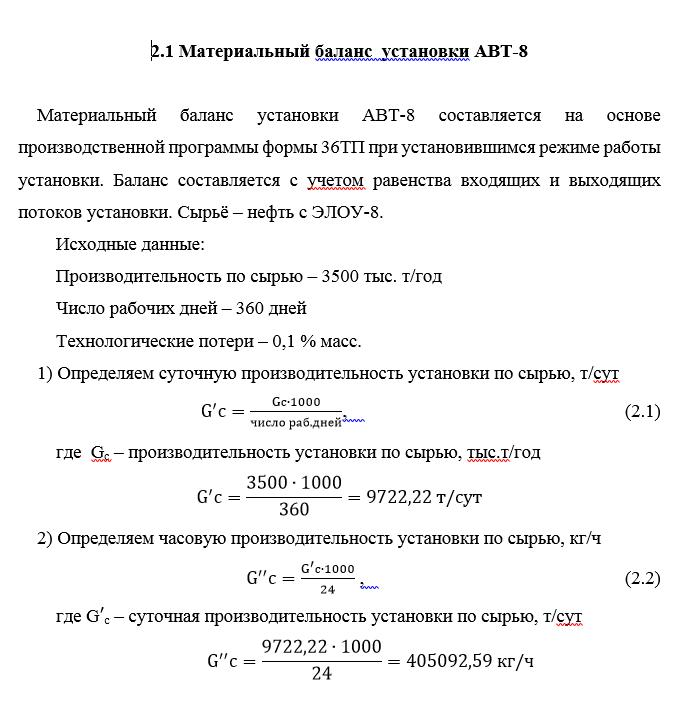

Материальный баланс установки АВТ-8 составляется на основе производственной программы формы 36ТП при установившимся режиме работы установки. Баланс составляется с учетом равенства входящих и выходящих потоков установки. Сырьё – нефть с ЭЛОУ-8.
Исходные данные:
Производительность по сырью – 3500 тыс. т/год
Число рабочих дней – 360 дней
Технологические потери – 0,1 % масс.

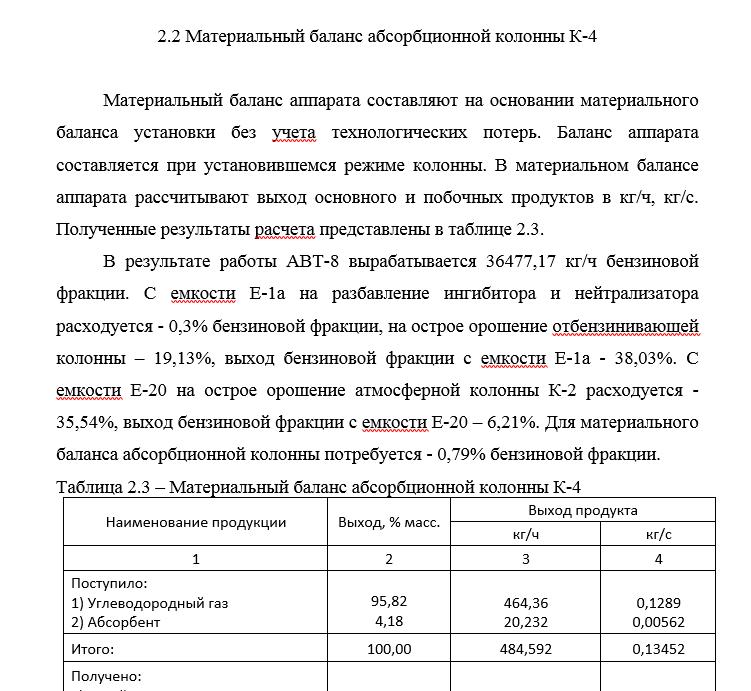

Материальный баланс аппарата составляют на основании материального баланса установки без учета технологических потерь. Баланс аппарата составляется при установившемся режиме колонны. В материальном балансе аппарата рассчитывают выход основного и побочных продуктов в кг/ч, кг/с. Полученные результаты расчета представлены в таблице 2.3.
В результате работы АВТ-8 вырабатывается 36477,17 кг/ч бензиновой фракции. С емкости Е-1а на разбавление ингибитора и нейтрализатора расходуется - 0,3% бензиновой фракции, на острое орошение отбензинивающей колонны – 19,13%, выход бензиновой фракции с емкости Е-1а - 38,03%. С емкости Е-20 на острое орошение атмосферной колонны К-2 расходуется - 35,54%, выход бензиновой фракции с емкости Е-20 – 6,21%. Для материального баланса абсорбционной колонны потребуется - 0,79% бензиновой фракции.
Представлен тепловой баланс абсорбционной колонны К-4
Расчет основных конструктивных размеров абсорбционной колонны К-4
При работе на проектную производительность 3500 тыс. т/год, с числом рабочих дней 360, выход продуктов составил:
- светлых фракций до модернизации 19,3%;
- светлые фракции после модернизации 19,31%;
- газовый бензин 35,064 кг/ч;
- сухой газ 449.528 кг/ч;
В тепловом расчете рассчитано количество тепла, выделенного при поглощении газа, которое составило 46,835 кВт.
В конструктивном расчете рассчитано:
- диаметр аппарата 1,6 м;
- допустимую скорость газа в колонне 0,0045 м/с;
- число действительных тарелок 40 шт.;
- высота абсорбера 22,3 м.
В результате установки абсорбера выход светлых углеводородов увеличился на 0,01%, что соответствует 14,832 кг/ч.
