6 Расчет атмосферной колонны К-2 на ЭЛОУ-АВТ

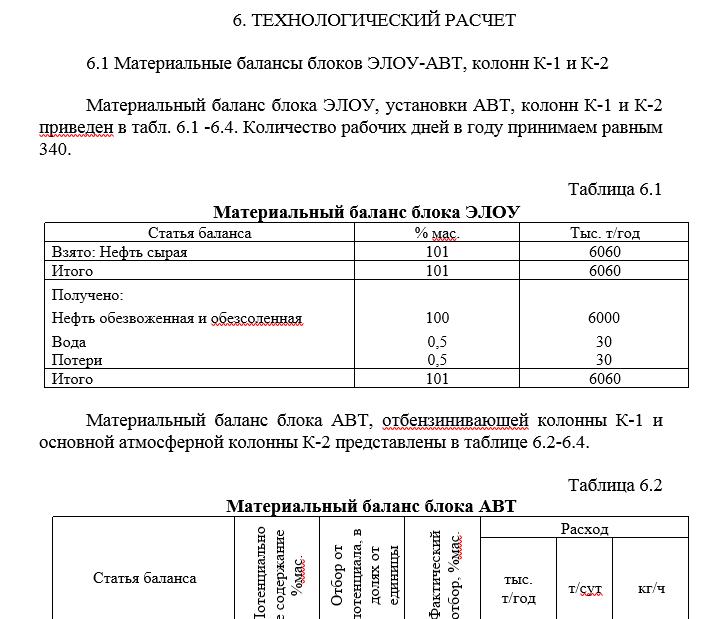

Материальный баланс блока ЭЛОУ, установки АВТ, колонн К-1 и К-2 приведен в табл. 6.1 -6.4. Количество рабочих дней в году принимаем равным 340.
Взято: Нефть сырая 6060 т/год
Представлены расчеты
Технологический расчет колонны К-2
Материальный баланс колонны К-2
Расчет давления по высоте колонны
Расчет расхода водяного пара
Расчет расхода флегмы по высоте колонны
Определение температуры нагрева сырья на входе в колонну
Определение температуры в низу колонны
Расчет температуры вывода фракций
Расчет парциальных давлений фракций по высоте колонны К-2
Определение температуры вывода боковых погонов и температуры в верху колонны
Тепловой баланс колонны К-2
Расчет количества циркуляционных орошений

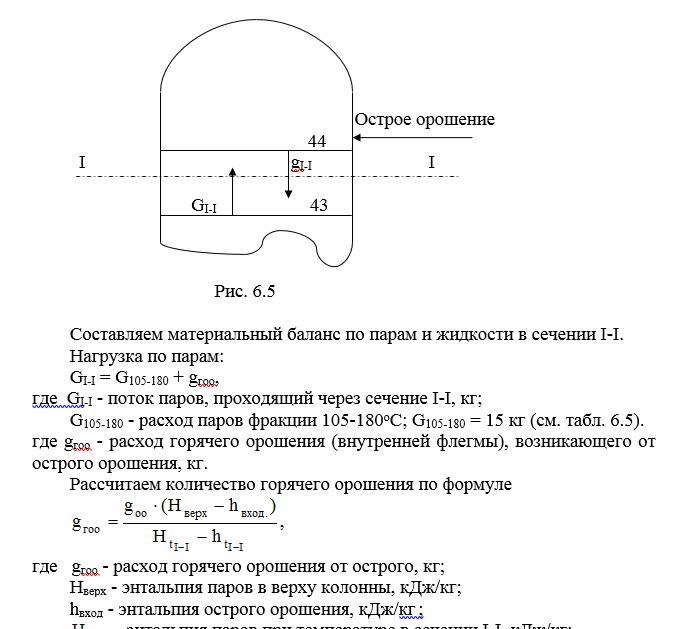

Расчет нагрузки по высоте колонны
Определение основных размеров колонны К-2.
Расчет высоты колонны.

Общее число тарелок в основной атмосферной колонне на действующих установках колеблется от 36 до 56. Число тарелок в колоннах при получении бензиновых и керосиновых фракций колеблется чаще всего в пределах 10-16 шт., легких дизельных - от 8 до 10 шт., а тяжелых дизельных фракций - от 4 до 10 шт. В отгонной части колонны принимаем четыре тарелки.
n1= 4. В укрепляющей части колонны - от зоны питания до тарелки вывода фракции 280-3500С принимаем 8 тарелок (с 5 по 12 тарелку, считая снизу), n2=8. От тарелки вывода фракции 280-3500С до тарелки вывода фракции 230-2800С принимаем 10 тарелок (с 13 по 22), n3=10.
От тарелки вывода фракции 230-2800С до тарелки вывода фракции 180-2300С принимаем 10 тарелок (с 23 по 32), n4 = 10.
В верхней части колонны - от тарелки вывода фракции 180-2300С до верха - 12 тарелок (с 33 по 44 тарелку), n5 = 12.
Всего в колонне принято 44 тарелки.
В колонне К-2 используем клапанные тарелки, гидравлическое сопротивление которых колеблется в зависимости от типа клапанной тарелки и ее состояния в пределах 4-7 мм рт. ст. Принимаем перепад давления на одну тарелку равным 5 мм рт. ст. (0,00066 МПа).

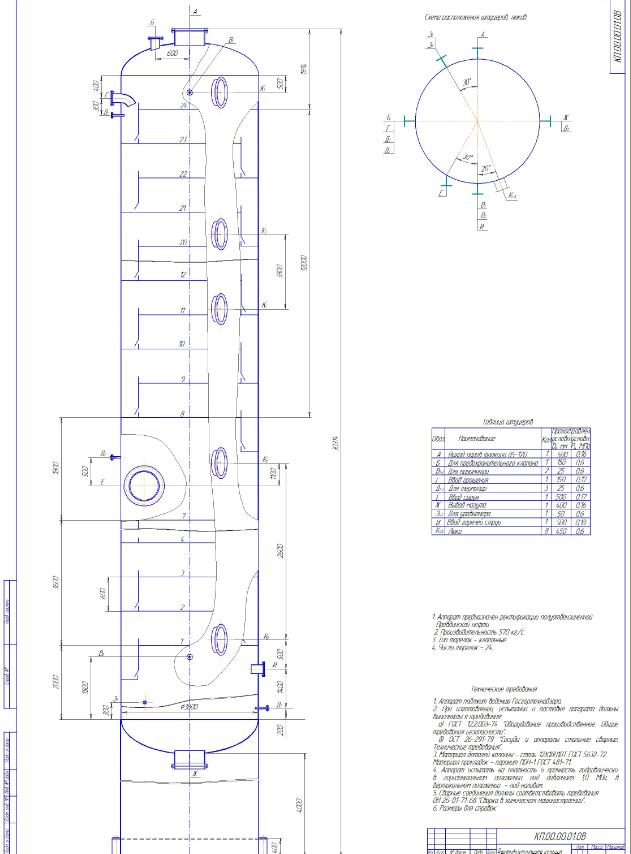

Имеется чертеж атмосферной колонны К-2
