19 Расчет абсорбера очистки и осушки природного газа перед магистралью

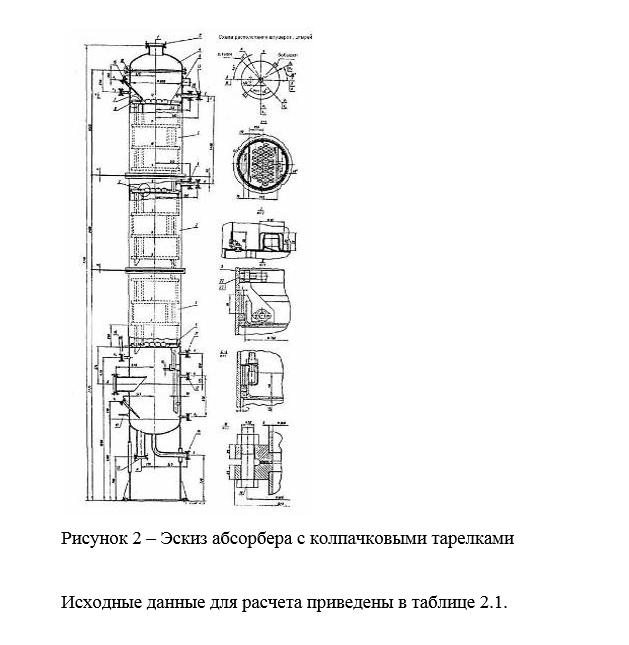

Абсорбер предназначен для очистки и осушки природного газа перед подачей в магистральный газопровод и представляет собой колонный аппарат, состоящий из трех функциональных секций Эскиз абсорбера изображен на рисунке 2
Технологический расчет включает в себя:
- определение числа теоретических тарелок;
- расчет фильтрующей секции;
- расчет количества ТЭГа;
- расчет массообменной секции;
- определение сечения ситчатых и контактно-сепарационных тарелое;
- расчет гидравличекого сопротивления тарелок;
- выбор расстояния между тарелками;
- расчет переливного устройства;
- расчет глухой тарелки;
- расчет труб для перетока РТЭГа
- расчет входной сепарационной секции;
- расчет сепарационной тарелки, находящейся под фильтрующей секцией;
- гидравлический расчет верхней сепарационной тарелки;
- проверку высоты кубовой части аппарата;
- расчет штуцеров аппарата, расчет сливной трубы с контактно-сепарационной тарелки и гидрозатвора
Температура росы, Тросы, оС -5
Рабочее давление, Рраб, МПа 1,8
Плотность газа ?г, кг/м3 14,217
Плотность РТЭГа ?РДЭГ,кг/м3 1123
Плотность воды ?в, кг/м3 1000
Объемная производительность, Qоб, тыс м3/сут 1000
Поверхностное натяжение ТЭГа, ?, Н/м 30•10-3
Поверхностное натяжение воды, ?, Н/м 733•10-4
Массовая концентрация НТЭГа, Х2 % 98,25
Массовая концентрация РТЭГа, Х1 % 99,50
Температура контакта Т, 0С 35
Расчет массообменной секции абсорбера осушки газа, оснащенного регулярной пластинчатой насадкой конструкции ДОАО ЦКБН
На основании проведенного проектного технологического расчета принят вертикальный аппарат диаметром 1400 мм Во входной сепарационной секции в качестве сепарационных элементов приняты прямоточно-центробежные элементы в количестве 68 штук Принятый диаметр регулярной насадки 0,018м принятый диаметр насадки 1400 мм Максимальная производительность по газу составляет 0,082 млн м3 сут Общее гидравлическое сопротивление 0,0034 МПа
