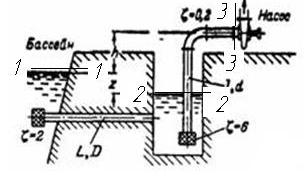

Задача Д-6 (Решебник 2) Центробежный насос осуществляет водозабор из бассейна по самотечной трубе через промежуточный колодец. Размеры самотечной трубы: Lм и Dмм, шероховатость ?мм. Размеры всасывающей линии: lм, dмм, шероховатость ?=0,2мм. Определить зависимость потерь напора на всасывающем участке трубопровода от расхода Q при Qmin?Q?Qmax. Найти разность уровней Z и разрежение на входе в насос при Q=Qmax.Насос расположен выше уровня бассейна на hм. Коэффициенты местных потерь указаны на схеме. Температура 100С. График ?=f(Re) cм. в Приложении 1.

D = 100мм, L=20м, ? = 0,3мм, d = 75 мм, l = 8м, Qmin=10л/сек, Qmax = 25л/сек, h=1,5м
