Задание 3. Исходная газовая смесь (рис.11) подается в нижнюю часть абсорбционной колонны 2, предварительно охлаждаясь в холодильнике 1 до нужной температуры. В верхнюю часть колонны поступает абсорбент. В абсорбционной колонне происходит процесс поглощения компонента газовой смеси абсорбентом. Насыщенный абсорбент самотеком отводится с установки.
 Рис.11. Принципиальная схема процесса абсорбции:
1 – холодильник, 2 – абсорбционная колонна, 3 – теплообменник
1. Предусмотреть автоматический контроль следующих параметров:
а) расхода исходного абсорбента G1=200 кг/ч;
б) расхода хладоносителя в холодильнике 1 G2=1500 кг/ч;
в) температуры верха колонны t1=90°С;
г) температуры середины колонны t2=100°C;
д) температуры низа колонны t3=120°С;
е) температуры абсорбента t4= 160°С.
2. Предусмотреть автоматическую стабилизацию следующих параметров:
а) давления верха колонны (регулировать и сигнализировать) Р=0,2 МПа;
б) расхода исходной газовой смеси G3=300 м3/ч;
в) концентрации извлекаемого компонента СО 0,1% об. в обедненной смеси;
г) температуры исходной смеси t5=130°C;
д) уровня низа колонны L=2м.
Достаточно ли параметров контроля и автоматического регулирования для эффективного управления процессом абсорбции?

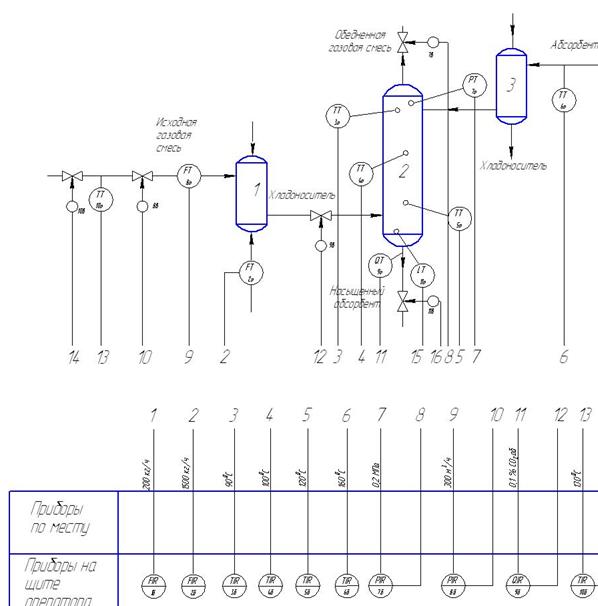

Функциональную схему автоматизации процесса абсорбции разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.

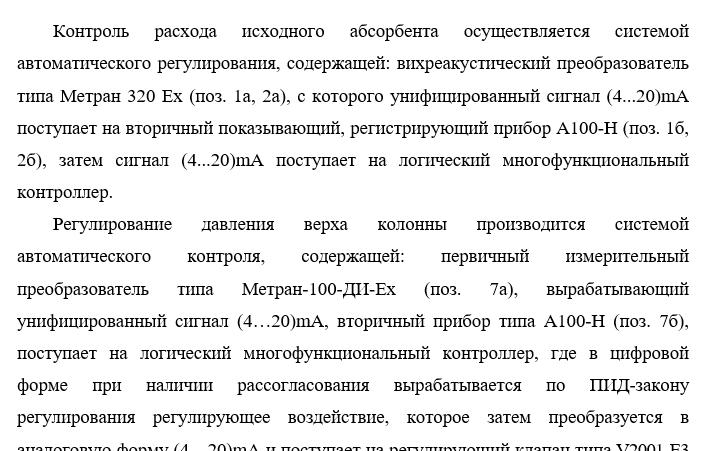

Составить пояснительную записку.
