Задание 4. В теплообменнике кожухотрубчатого типа |
||
| В теплообменнике кожухотрубчатого типа (рис.12) необходимо охлаждать 1240 м?/ч азота, находящегося под давлением 0,15 МПа, от 76°С до 31°С. Охлаждающая вода имеет температуру входа 16°С и нагревается в теплообменнике до 26°С. Расход воды 1740 кг/ч. | ||
|
| ||
| ( АСУТП ) |
||
|
pуб 700
|
||
|
Задание 4. В теплообменнике кожухотрубчатого типа (рис.12) необходимо охлаждать 1240 м?/ч азота, находящегося под давлением 0,15 МПа, от 76°С до 31°С. Охлаждающая вода имеет температуру входа 16°С и нагревается в теплообменнике до 26°С. Расход воды 1740 кг/ч.
 Рис.12. Кожухотрубчатый теплообменник

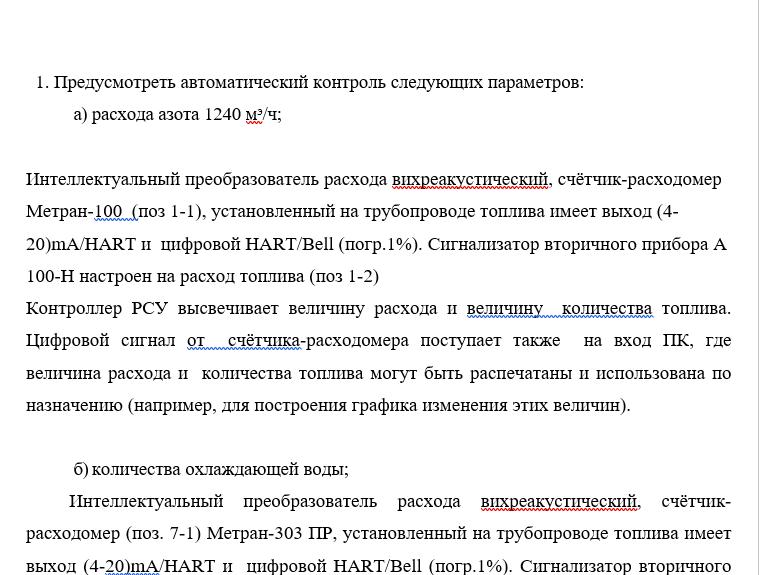

1. Предусмотреть автоматический контроль следующих параметров:
а) расхода азота 1240 м3/ч;
б) количества охлаждающей воды;
в) температуры азота на входе t1=76°С и выходе из теплообменника t2=31°С;
г) давления азота 0,15 МПа;
д) температуры охлаждающей воды на входе t3=16°С и выходе из теплообменника t4= 26°С;
е) расхода охлаждающей воды 1740 кг/ч.
2. Предусмотреть автоматическую стабилизацию температуры азота на выходе теплообменника.
3. Обеспечить сигнализацию прекращения подачи охлаждающей воды.
Функциональную схему автоматизации процесса в кожухотрубчатом теплообменнике разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.
Составить пояснительную записку.
