Задание 7. В кожухотрубчатый теплообменник (рис.15) для охлаждения поступает пирогаз состава: Н2 – 23,3; СН4 – 42,9; С2Н4 – 25,5; С3Н6 – 8,3% об. Расход пирогаза на охлаждение 350 м3/ч, tнач =30°С, tконечн=0°C. Давление пирогаза 0,6 МПа. Хладоагентом является тот же газ, под тем же давлением, но с температурой, изменяющейся от -30°С до +20°С. Расход хладоагента не контролируется.
1. Предусмотреть автоматический контроль следующих параметров:
а) расхода пирогаза 350 м3/г;
б) состава пирогаза;
в) температуры пирогаза, поступающего на охлаждение tнач=30°С; на выходе из теплообменника tконечн=0°С;
г) давления пирогаза 0,6 МПа;
д) температуры хладоагента на входе t=-30°С и на выходе из теплообменника t=+20°С;
 Рис.15. Кожухотрубчатый теплообменник
2. Предусмотреть автоматическую стабилизацию следующих параметров:
а) температуры пирогаза на выходе из теплообменника tконечн=0°С;
б) расхода пирогаза на охлаждении 350 м3/ч.
3. Обеспечить звуковую сигнализацию прекращения подачи пирогаза на охлаждение.
Функциональную схему автоматизации процесса в кожухотрубчатом теплообменнике разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.

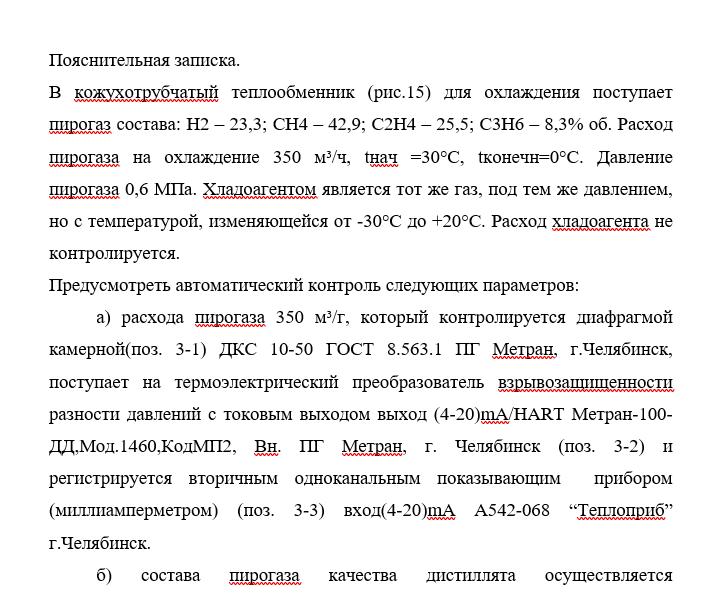

Составить пояснительную записку.
