Задание 10. В барабанную сушилку (рис.18) подается

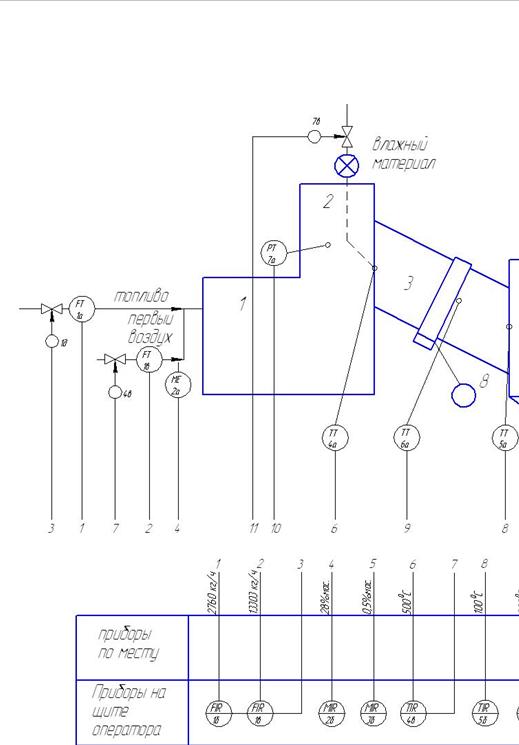

Рис.18. Принципиальная схема процесса сушки:
1 – топка, 2 – смесительная камера, 3 – барабан, 4 – вентилятор,
5 – циклон, 6 – бункер, 7 – дозатор, 8 – электродвигатель барабана

1. Предусмотреть автоматический контроль следующих параметров:
а) расхода топлива 2760 м³/ч;
б) расхода первичного воздуха;
в) влажности первичного воздуха;
г) влажности вторичного воздуха;
д) температуры сушильного агента на входе 500°С и на выходе из барабанной сушилки 100°С;
е) температуры в сушилке 300°С;
ж) разрежения в смесительной камере 93,3 кПа.
2. Предусмотреть автоматическую стабилизацию следующих параметров:
а) соотношения расхода первичного воздуха к расходу топлива равного 4,82;
б) температуры сушильного агента 500°С на входе в сушилку;
в) разрежения в сушилке 93,3 кПа.

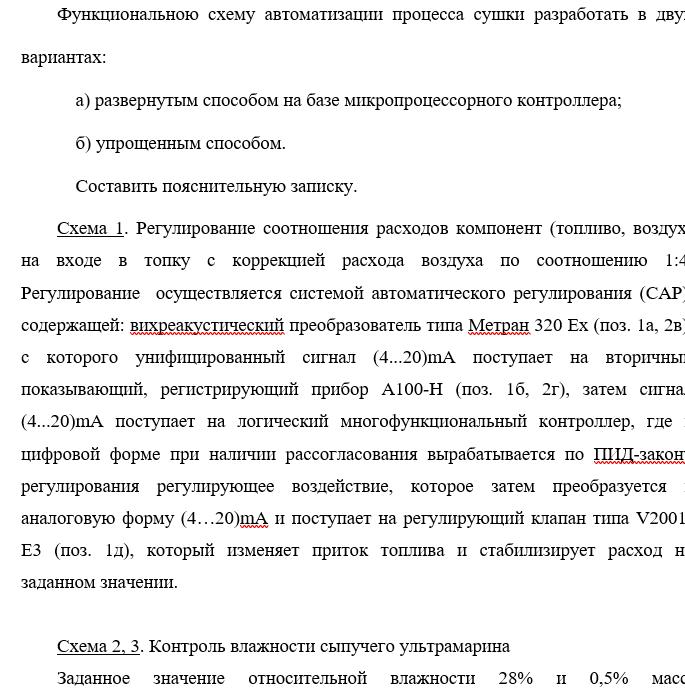

Функциональною схему автоматизации процесса сушки разработать в двух вариантах:
а) развернутым способом на базе микропроцессорного контроллера;
б) упрощенным способом.
Составить пояснительную записку.
