Полимеры, получаемые ступенчатой полимеризацией часть 1

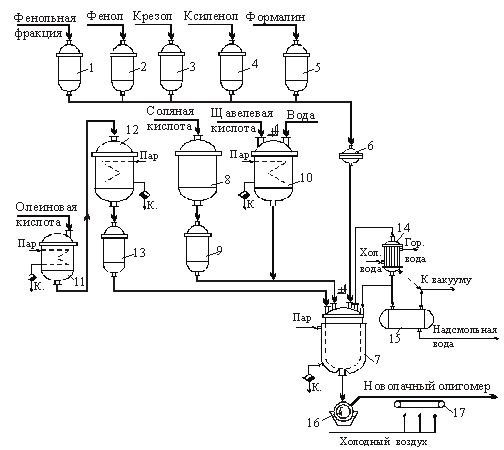

Рис. 1. Производство новолачных смол периодическим способом
1-5,9,13 - мерники для сырья и реагентов; 6 - фильтр; 7 - реактор; 8,12 - напорная емкость; 10 - аппарат для приготовления раствора щавелевой кислоты; 11 - плавитель; 14 - холодильник-конденсатор; 15 - сборник надсмольной воды; 16 - охлаждающий барабан; 17 - транспортер

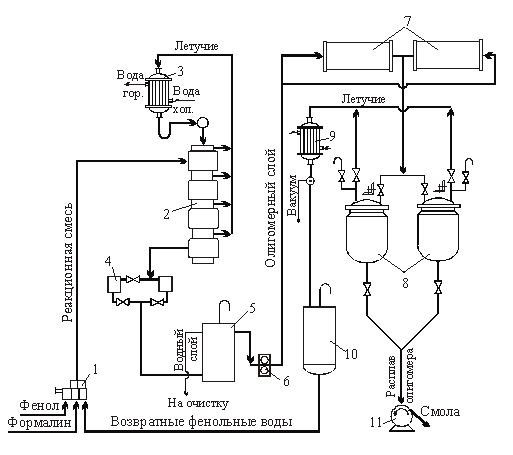

Рис. 2. Производство новолачных смол непрерывным способом
1 - дозировочный насос; 2 - реактор; 3,9 - холодильник; 4 - фильтр; 5 - флорентийский сосуд; 6 - шестеренчатый насос; 7 - сушильный аппарат; 8 - стандартизатор; 10 - сборник фенольной воды; 11 - охлаждающий барабан

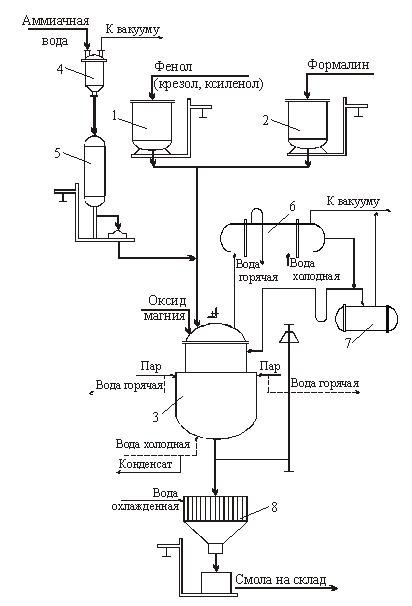

Рис. 3. Производство сухих резольных смол
1,2,5 - весовые мерники; 3 - реактор; 4 - вакуум-сборник; 6 - холодильник-конденсатор; 7 - сборник надсмольных вод; 8 - вагон-холодильник

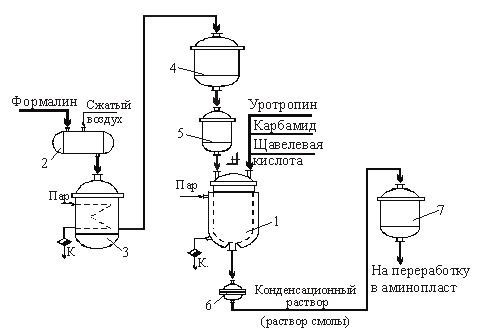

Рис. 4. Производство карбамидных конденсационных растворов и смол периодическим методом
1 - реактор; 2 - хранилище формалина; 3 - подогреватель; 4 - напорная емкость; 5,7 - мерники; 6 - сетчатый фильтр

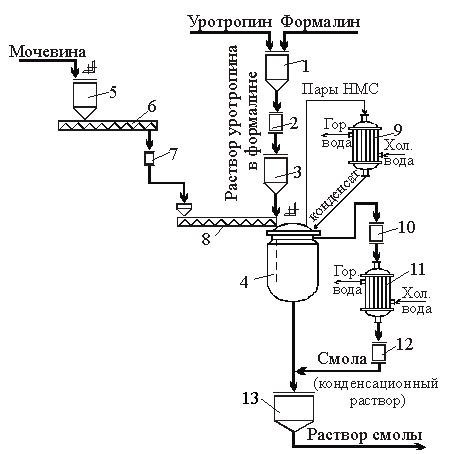

Рис. 5. Производство мочевиноформальдегидных смол непрерывным методом (моноаппаратная схема)
1 - аппарат для приготовления раствора уротропина в формалине; 2,10,12 - фильтры; 3 - напорный бак; 4 - реактор; 5 - ёмкость с ворошителем; 6,8 - шнековые питатели; 7 - дозировочные весы; 9,11 - холодильники; 13 - приемник-стандартизатор

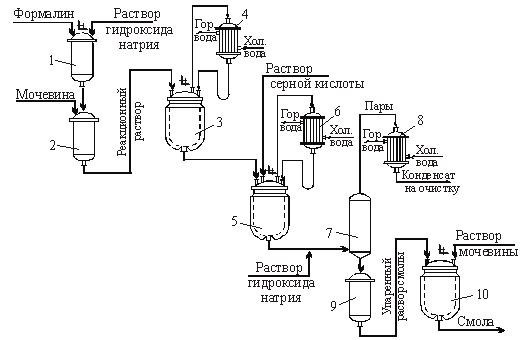

Рис. 6. Производство унифицированных карбамидных смол непрерывным методом (двухаппаратная схема)
1 - смеситель - нейтрализатор формалина; 2 - сборник для растворения мочевины; 3 - первый корпус реактора; 4,6 - обратные холодильники; 5 - второй корпус реактора; 7 - выпарной аппарат; 8 - холодильник-конденсатор; 9 - сборник-нейтрализатор смолы; 10 - реактор дополиконденсации

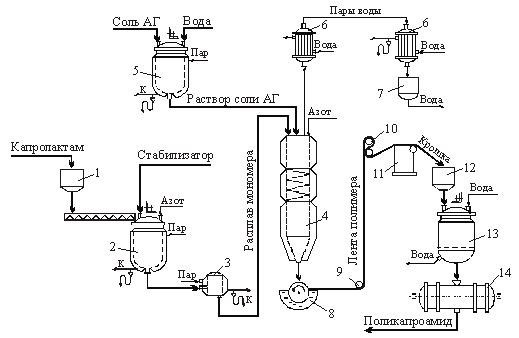

Рис. 7. Непрерывное производство поликапроамида гидролитической полимеризацией
1,12 - бункер; 2 - плавитель; 3 - фильтр; 4 - реактор; 5 - аппарат для растворения соли АГ; 6 - холодильник; 7 - сборник; 8 - охлаждающий барабан; 9 - направляющие валки; 10 - тянущие валки; 11 - резательный станок; 13 - экстрактор; 14 - гребковая вакуумная сушилка

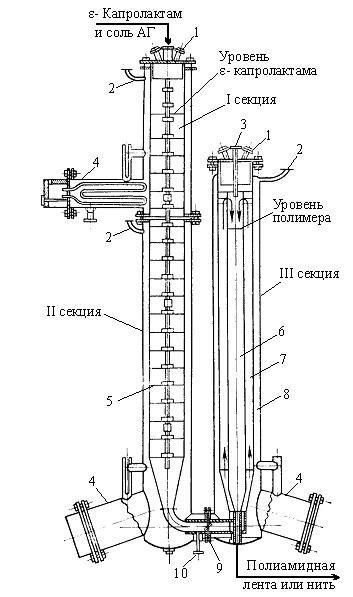

Рис. 8. Колонна непрерывной полимеризации капролактама
1 - смотровое стекло; 2 - воздушники; 3 - штуцер для уровнемера; 4 - электронагревательные пакеты; 5 - перфорированные тарелки; 6 - внутренняя труба; 7 - наружная труба; 8 - паровая рубашка; 9 - поворотная регулировочная заслонка; 10 - регулирующий винт

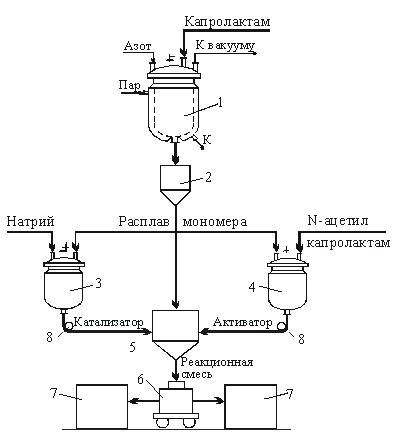

Рис. 9. Производство капролона в формах щелочной полимеризацией
1 - плавитель; 2 - фильтр; 3 - реактор; 4 - аппарат для приготовления раствора N-ацетилкапролактама; 5 - смеситель; 6 - форма; 7 - термошкаф; 8 - насос

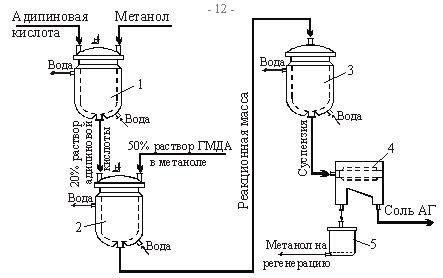

Рис. 10. Производство соли АГ
1 - аппарат для растворения адипиновой кислоты; 2 - реактор; 3 - аппарат для осаждения соли АГ; 4 - центрифуга; 5 - ловушка
Полимеры, получаемые ступенчатой полимеризацией часть 2

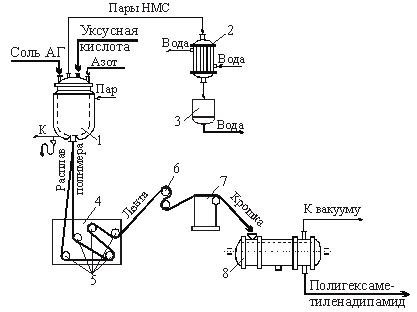

Рис. 11. Производство полиамида-66
1 - реактор; 2 - холодильник; 3 - сборник воды; 4 - охлаждающая ванна; 5 - направляющие валки; 6 - тянущие валки; 7 - резательный станок; 8 - вакуум-гребковая сушилка

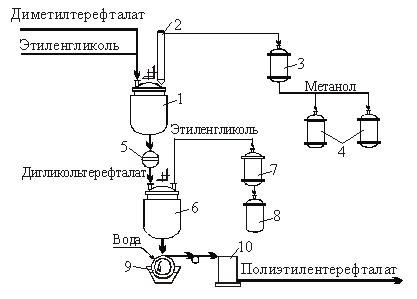

Рис. 13. Производство полиэтилентерефталата
1,6 - реактор; 2 - насадочная колонна; 3,7 - холодильник-конденсатор; 4,8 - приёмник; 5 - фильтр; 9 - охлаждаемый барабан; 10 - рубильный станок

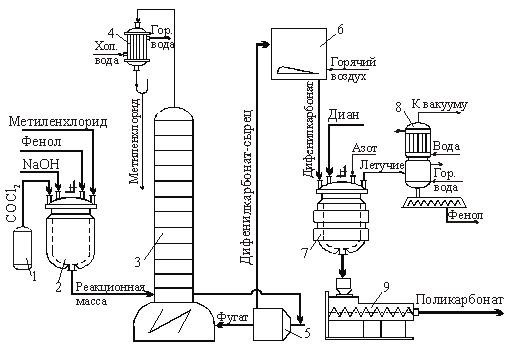

Рис. 14. Производство поликарбоната дифлон методом переэтерификации
1 - ёмкость фосгена; 2,7 - реактор; 3 - ректификационная колонна; 4 - холодильник-конденсатор (дефлегматор); 5 - фильтрующая центрифуга; 6 - сушилка; 8 - сборник-конденсатор фенола; 9 - экструдер
Рис. 15. Непрерывное производство поликарбоната дифлон эмульсионной поликонденсацией
1 - бункер-дозатор; 2,6,7,8 - реактор; 3 - расходная ёмкость раствора дифенолята натрия; 4 - ротаметр; 5 - мерник; 9,11 - флорентийский сосуд; 10 - промывная колонна; 12 - напорная ёмкость; 13 - ректификационная колонна; 14 - дефлегматор; 15,17,19 - теплообменник; 16 - фильтр; 18 - осадительная колонна; 20 - гранулятор

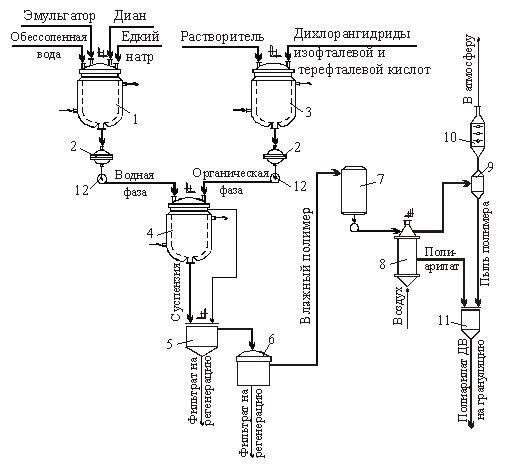

Рис. 16. Производство смешанного полиарилата ДВ эмульсионной поликонденсацией
1,4 - реактор; 2 - фильтр; 3 - аппарат для приготовления органической фазы; 5 - сборник суспензии; 6 - центрифуга; 7 - бункер с питателем; 8 - сушилка в «кипящем слое»; 9 - циклон; 10 - скруббер; 11 - сборник готового продукта; 12 - насос

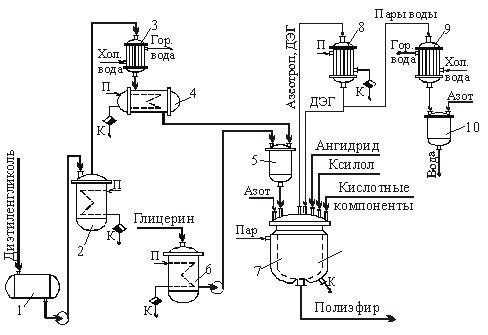

Рис. 17. Производство полиэфирмалеината
1 - хранилище диэтиленгликоля; 2 - перегонный куб; 3,8,9 - холодильник; 4,10 - приёмник; 5 - мерник; 6 - подогреватель; 7 - реактор

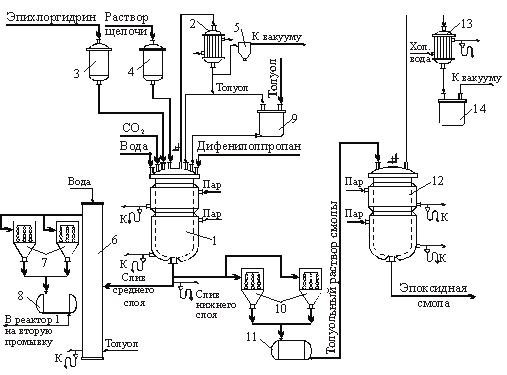

Рис. 18. Производство эпоксидиановых смол периодическим методом
1 - реактор; 2,13 - холодильник-конденсатор; 3,4 - мерник; 5,8,11 - приёмник; 6 - отстойно-промывная колонна; 7,10 - рукавный фильтр; 9,14 - сборник; 12 - отгонный аппарат

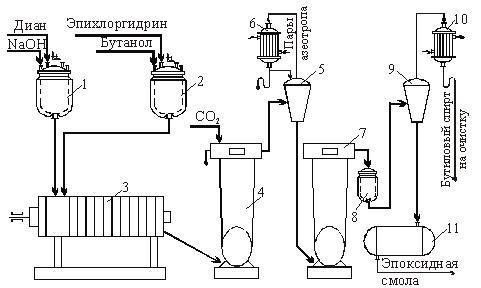

Рис. 19. Непрерывное производство жидких эпоксидных смол
1 - аппарат для приготовления раствора дифенилолпропана; 2 - аппарат для растворения эпихлоргидрина; 3 - реактор; 4,7 - отстойник; 5,9 - циклонные аппараты; 6,10 - холодильник-конденсатор; 8 - фильтр; 11 - сборник

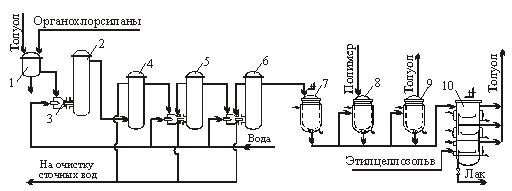

Рис. 20. Производство полиметил- и полидиметилфенил-силоксановых лаков
1 - мерник; 2 - колонна; 3 - струйный смеситель; 4,5,6 - флорентийский сосуд; 7 - сборник; 8 - смеситель; 9 - отгонный куб; 10 - реактор
Полимеры, получаемые цепной полимеризацией

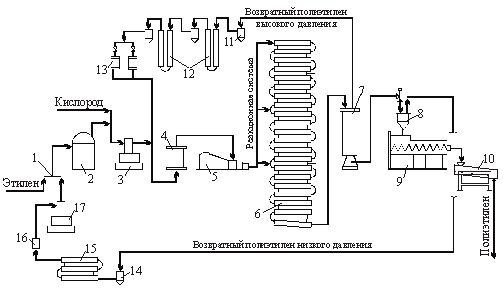

Рис. 21. Производство полиэтилена высокого давления
1 - коллектор; 2 - смеситель этилена низкого давления; 3,5 - компрессор; 4 - смеситель высокого давления;6 - реактор; 7 - отделитель высокого давления; 8 - отделитель низкого давления; 9 - экструдер-гранулятор; 10 - вибросито; 11,14 - циклонные сепараторы; 12,15 - холодильники; 13,16 - фильтры; 17 - циркуляционный компрессор

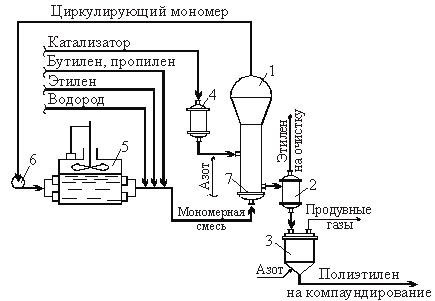

Рис. 22. Производство полиэтилена низкого давления газофазным методом
1 - реактор; 2 - отделитель; 3 - аппарат для продувки; 4 - сборник катализатора; 5 - воздушный холодильник; 6 - циркуляционный компрессор; 7 - решётка

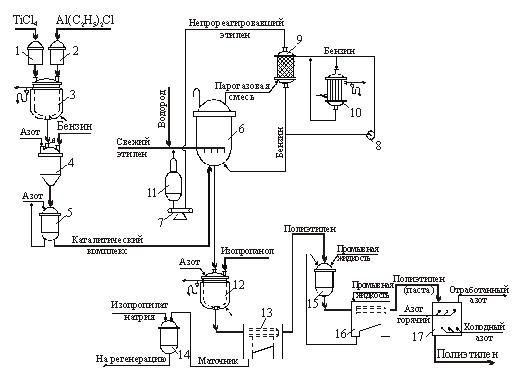

Рис. 23. Производство полиэтилена низкого давления в жидкой фазе
1,2 - весовой мерник; 3 - смеситель; 4 - аппарат для разбавления катализаторного комплекса; 5 - расходная ёмкость; 6 - реактор; 7 - газодувка; 8 - центробежный насос; 9 - скруббер; 10 - холодильник; 11 - газоотделитель; 12 - аппарат для разложения катализатора; 13,16 - центрифуга; 14 - аппарат для нейтрализации маточника; 15 - промыватель; 17 - сушилка

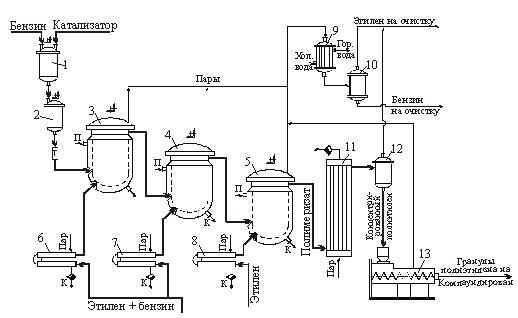

Рис. 24. Производство полиэтилена среднего давления
1 - аппарат для приготовления суспензии катализатора; 2 - промежуточный сборник; 3,4,5, - комбинированный реактор; 6,7,8 - подогреватели; 9 - холодильник-конденсатор; 10,12 - сепаратор-дегазатор; 11 - концентратор раствора полиэтилена; 13 - экструдер-гранулятор
Рис. 25. Производство полипропилена
1 - смеситель; 2,11 - промежуточный сборник; 3 - реактор; 4 - обратный холодильник; 5,9 - сборник суспензии; 6,10 - центрифуга; 7 - подогреватель; 8 - аппарат для разложения катализатора; 12 - ловушка; 13 - вакуум-гребковая сушилка

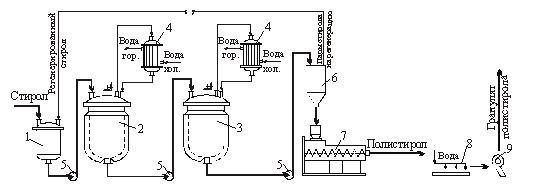

Рис. 26. Непрерывное производство блочного полистирола до неполной конверсии мономера
1 - сборник стирола; 2,3 - корпуса реактора; 4 - обратный холодильник; 5 - насос; 6 - вакуум-камера; 7 - экструдер-гранулятор; 8 - охлаждающая ванна; 9 - гранулятор

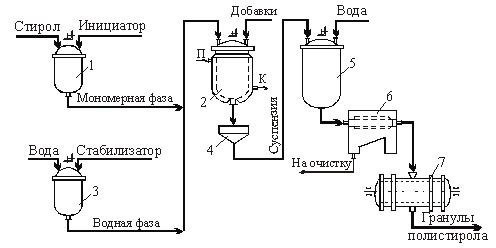

Рис. 27. Производство суспензионного полистирола
1 - аппарат для приготовления мономерной фазы; 2 - реактор; 3 - аппарат для приготовления жидкой фазы; 4 - сито; 5 - промежуточный сборник; 6 - центрифуга; 7 - сушилка

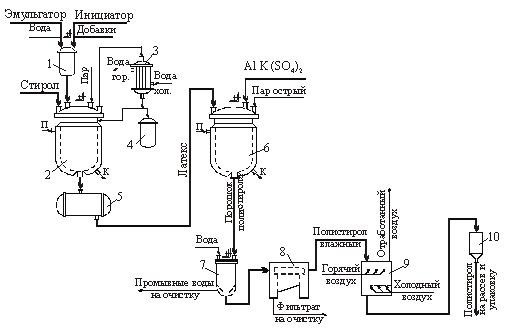

Рис. 28. Периодическое производство эмульсионного полистирола
1 - аппарат для приготовления водной фазы; 2 - реактор; 3 - холодильник; 4 - приёмник; 5 - сборник латекса; 6 - осадитель; 7 - промыватель; 8 - центрифуга; 9 - сушилка; 10 - бункер

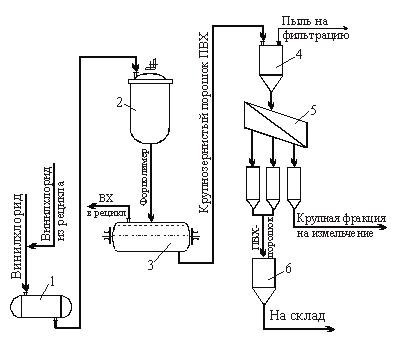

Рис. 29. Периодическое производство винилхлорида в массе
1 - сборник; 2 - реактор-автоклав стадии форполимеризации; 3 - реактор-автоклав окончательной полимеризации; 4 - циклон; 5 - вибросито; 6 - бункер-приёмник

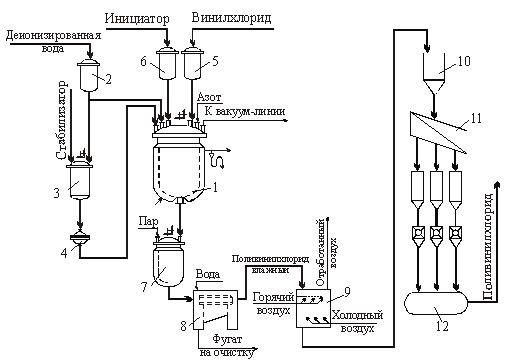

Рис. 30. Производство поливинилхлорида в суспензии
1 - реактор; 2,6 - сборник; 3 - аппарат для приготовления раствора инициатора; 4 - фильтр; 5 - весовой мерник; 7 - сборник-усреднитель; 8 - центрифуга; 9 - сушилка; 10 - бункер; 11 - узел рассева порошка; 12 - тара для упаковки поливинилхлорида

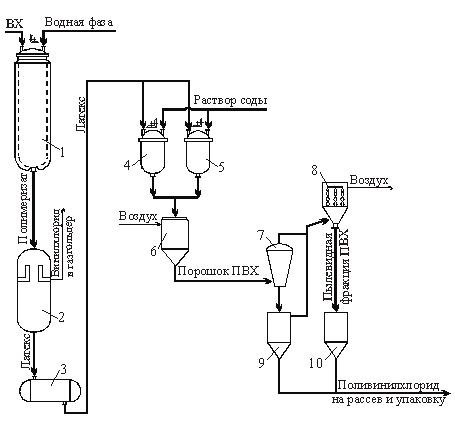

Рис. 31. Производство поливинилхлорида в эмульсии
1 - реактор-автоклав; 2 - дегазатор; 3 - сборник латекса; 4,5 - аппараты для стабилизации; 6 - сушилка; 7 - циклон; 8 - рукавный фильтр; 9,10 - бункер

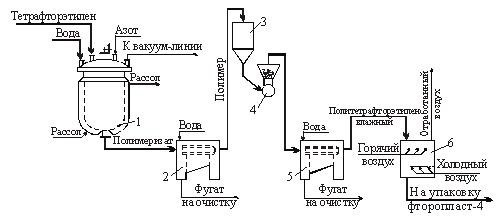

Рис. 32. Производство политетрафторэтилена в суспензии
1 - реактор; 2,5 - центрифуга; 3 - бункер; 4 - дробилка; 6 - сушилка

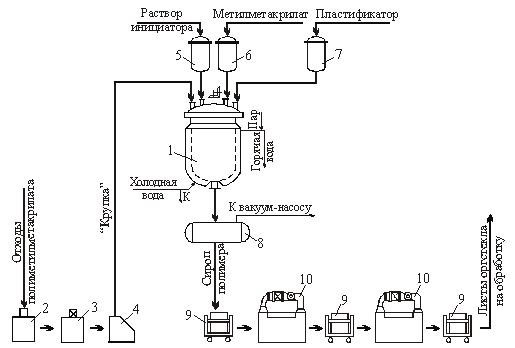

Рис. 33. Производство листового органического стекла
1 - реактор; 2 - станок для приготовления крупки; 3 - шкаф для термообработки крупки; 4 - ларь для крупки; 5-7 - весовые мерники; 8 - вакуумизатор; 9 - тележка с формами; 10 - шкафы полимеризации

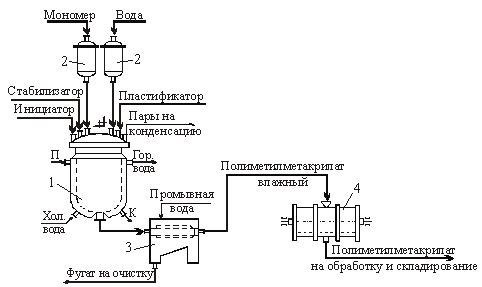

Рис. 34. Производство полиметилметакрилата суспензионным способом
1 - реактор-автоклав; 2 - мерник; 3 - центрифуга; 4 - сушилка

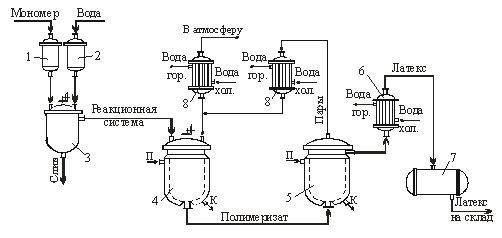

Рис. 35. Производство полиметилметакрилата в эмульсии
1,2 - мерники; 3 - смеситель; 4 - реактор; 5 - дозреватель; 6,8 - холодильники; 7 - сборник продукта

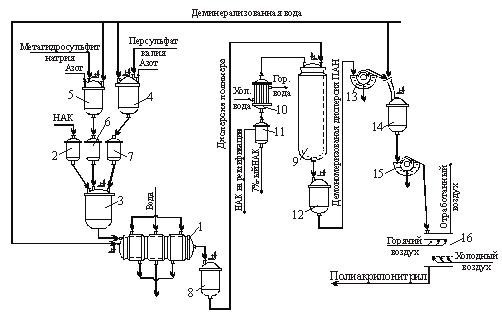

Рис. 36. Производство полиакрилонитрила
1 - реактор; 2,6,7 - напорная ёмкость; 3 - смеситель; 4 - аппарат для растворения метагидросульфита; 5 - аппарат для приготовления раствора персульфата калия; 8 - промежуточная ёмкость; 9 - колонна демономеризации; 10 - холодильник; 11 - отстойник; 12 - сборник дисперсии; 13,15 - барабанный фильтр; 14 - репульпатор; 16 - сушилка
