2 Группа задач
Подъемно-транспортные установки группа задач 2
Задача 1
Рассчитать сварное соединение двух уголков с плитой (рис. 10). Угол а=π/6 рад, действующая на них сила F приведена в таблице 9.
Таблица 9
Исходные данные вар 1: F = 45кН; L = 1,5 м
Скачать решение задачи 1 вар 1 (группа задач 2) цена 100р
Задача 2
Подобрать по ГОСТу сегментные шпонки (рис. 11) для гильзовой муфты и проверить их на прочность. Диаметр вала d и передаваемый момент Т приведены в таблице 10.
Таблица 10
Задача 3
Рассчитать болт клеммового соединения, посредством которого рычаг неподвижно закрепляется на валу (рис. 12). Диаметр вала D, действующая сила на рычаг F, радиус рычага R и расстояние от оси болта до вала а, приведены в таблице 11. Материал вала - сталь, материал рычага - чугун.

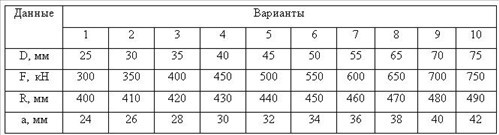

Таблица 11
Исходные данные вар 1: D= 25мм, F = 300Н, R = 430 мм, а = 24 мм
Скачать решение задачи 3 вар 1 (группа задач 2) цена 100р
Задача 4
Рассчитать клиноременную передачу (рис. 13). Мощность на ведущем валу Р1, угловая скорость вращения ведущего шкива ω1, скорость вращения ведомого шкива ω2 приведены в таблице 12. Работа односменная: пусковая нагрузка до 150% номинальной.

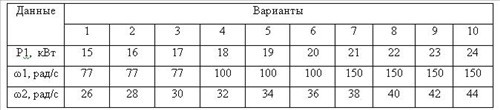

Таблица 12
Исходные данные вар 1: P = 15 кН, w1 = 77 рад/с, w2 = 26 рад/с
Скачать решение задачи 4 вар 1 (группа задач 2) цена 100р
Задача 5
Рассчитать червячную передачу редуктора (рис. 13). Передаваемая червяком мощность Р1, угловая скорость его ω1, передаточное число редуктора u приведены в таблице 13. Срок службы редуктора 20000ч.

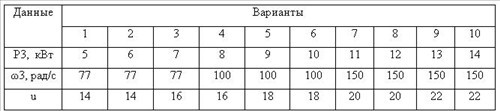

Таблица 13
Исходные данные вар 1: P = 10 кВт, w1 = 77 рад/с, u = 14
Скачать решение задачи 5 вар 1 (группа задач 2) цена 100р
Задача 6
По данным задачи 5 рассчитать вал червячного колеса (рис. 14), подобрать для него по ГОСТу подшипники качения. Расстояние между подшипниками выбрать конструктивно. Вал колеса с валом барабана по средством упругой муфты. Сделать рабочий эскиз вала.
Исходные данные вар 1 по задаче 5
Скачать решение задачи 6 вар 1 (группа задач 2) + чертеж вала на А3 цена 300р
Задача 7
Рассчитать винт и гайку пресса (рис. 15, табл. 14). На винт действует продольная сила F. Резьба гайки винта прямоугольная. Материал гайки чугун СЧ 15. Недостающие данные принять самостоятельно
Таблица 14
Задача 8

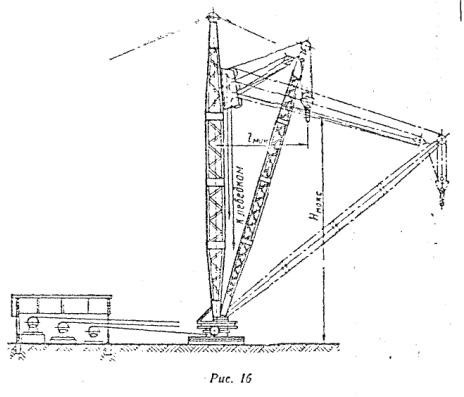

Рассчитать механизм подъема мачтово-стрелового крана (рис. 16) по данным таблицы 15. Требуется:
1) Определить мощность электродвигателя и подобрать его по каталогу;
2) Определить общее передаточное число механизма, выбрать тип передач, составить кинематическую схему подъемного механизма и произвести кинематический расчет;
3) выбрать тип тормоза и произвести его расчет и подобрать электромагнит по каталогу;
4) рассчитать канат и подобрать его по ГОСТу;
5) Определить диаметр, длину, канатоемкость и толщину стенок барабана и проверить барабан на прочность;
6) Определить диаметр блоков;
7) Выбрать по ГОСТ крюк.

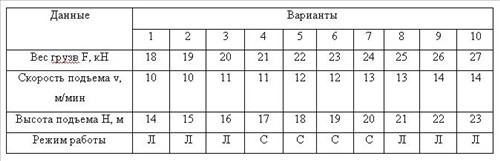

Таблица 15
Исходные данные вар 8:
Вес грузов F = 18 кН
Скорость подъема v =10 м/мин
Высота подъема Н=14 м
Режим работы Л
Скачать решение задачи 8 вар 1 (группа задач 8) цена 250р
Задача 9
Рассчитать пластинчатый конвейер для перемещения руды (рис. 17). Расчетная производительность Q, плотность материала р, длины участков по горизонтали l1 и l2, угол наклона конвейера ? и скорость транспортирующего материала приведены в таблице 16. Требуется определить:
1) конструктивные параметры несущего полотна;
2) вычислить силы сопротивления движущегося полотна на всех участках конвейера;
3) определить силу натяжения тяговой цепи и тяговое усилие на приводной звездочке;
4) по максимальному натяжению выбрать тяговый орган конвейера;
5) выбрать конструкции направляющих роликов и приводной звездочки и определить их диаметры;
6) определить мощность электродвигателя;
7) определить общее передаточное число привода конвейера, наметить тип передачи определить передаточное число каждой передачи.

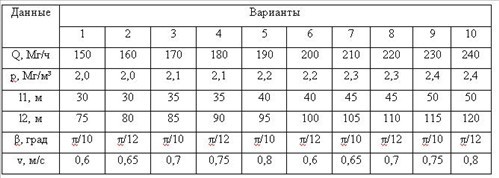

Таблица 16
