Решебник 11
Часть 1-1 Определить силы избыточного (манометрического) давления

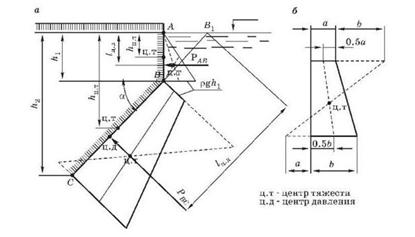

1.1. Определить силы избыточного (манометрического) давления воды и координаты центров давления на прямоугольные грани бетонного устоя шириной h = 4 м. Глубина погружения низшей точки верхней грани h1 = 1,5 м, нижней грани h2 = 3,5 м, угол наклона а = 45° (рис. 1.1).
Скачать решение задачи 1.1 (Решебник 11) (цена 60р)

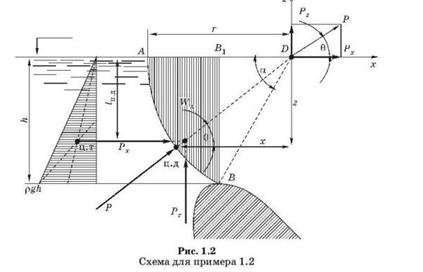

1.2. Определить силу давления воды на поверхность сегментного затвора, установленного на гребне плотины (рис. 1.2), при следующих данных: напор перед затвором h = 6 м, ширина затвора b = 5 м, радиус кривизны r = 8 м, а = 49°. Центр кривизны О находится на уровне свободной поверхности. Найти центр давления.
Скачать решение задачи 1.2 (Решебник 11) (цена 60р)

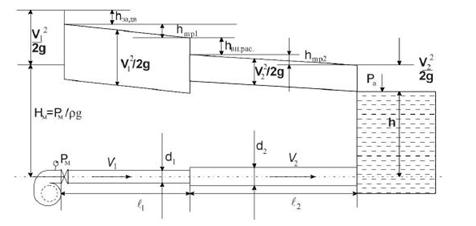

2.1. По трубопроводу размерами l1 = 150 м, d1 = 200 мм, l2 = 200 м, d2 = 300 мм подается расход воды Q = 40л/с из левого резервуара с давлен нем P1 = 110 кПа на свободной поверхности (рис. 2.2). Трубы стальные новые. Температура воды t = 15°С. Определить напор, необходимый для пропуска данного расхода. Скоростными напорами в резервуарах пренебречь. Построить линии полной и потенциальной удельных энергий.
Скачать решение задачи 2.2 (Решебник 11) (цена 60р)

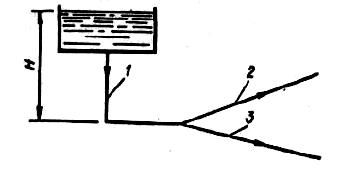

2.2. Определить расход, вытекающий из системы труб, показанной на рисунке 2.3, при заданном напоре Н = 10 м. Расчет выполнить при следующих исходных данных: d1 = 200 мм, l1 = 100 м, d2 = 100 мм, l2 = 150 м. На расстоянии 100 м от конца второй трубе установлена задвижка (относительное открытие задвижки a/d = 0,6). Скоростным напором в резервуаре пренебречь. Температура воды 15°С. Трубы стальные, слегка заржавевшие.
Скачать решение задачи 3.1 (Решебник 11) (цена 60р)
3.1. В дне резервуара расположены три малых отверстия (рис. 3.5). Квадратное отверстие со стороной а = 0,06 м примыкает к боковым стенкам. Круглые отверстия имеют диаметр d = 0,04 м. Центр одного отверстия удален от стенки на расстояние е = 0,1 м, другого совпадает с центром дна. Определить суммарный расход Q из отверстий при глубине воды в резервуаре h = 0,9 м и размерах дна: ширина b = 0,3 м, длина l = 0,5 м. Давление на свободной поверхности атмосферное, а скорость в резервуаре близка нулю.
Скачать решение задачи 3.2 (Решебник 11) (цена 60р)

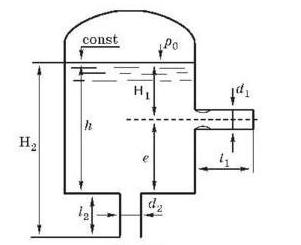

3.2. Определить суммарный расход воды, вытекающей через две трубки (рис. 3.6). Одна из них расположена горизонтально в боковой стенке резервуара на расстоянии е = 0,3 м от дна, другая - вертикально в дне резервуара (рис. 3.6). Длина горизонтальной трубки l1 = 0,2 м, вертикальной l2 = 0,4 м, диаметры d1=d2 =0,06м. Глубина воды в резервуаре h = 1 м и давление на свободной поверхности р0 = 105 кПа. Принять для данного материала труб приближенное значение коэффициента Дарси λ = 0,03.
Скачать решение задачи 3.3 (Решебник 11) (цена 60р)
3.3. Определить время опорожнения резервуара переменного поперечного сечения через короткую трубу (рис. 3.11) при следующих данных: А = 9 м, В = 8 м, С = 5 м, D = 3 м, S1 = 6,5 м2, S2 = 4,2 м2, d = 0,1 м, λ = 0,02.
Скачать решение задачи 3.3 (Решебник 11) (цена 60р)

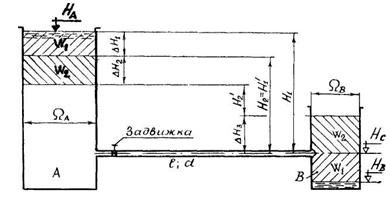

3.4. Определить, за какое время уровень воды в левом резервуаре изменится от А до В (рис. 3.12). Расчет выполнить при следующих данных: А = 14 м, В = 11,6 м, С = 7 м, Е = Зм, F = 5м, S1 = 7м2, S2 = 9м2, d = 0,15м
Скачать решение задачи 3.4 (Решебник 11) (цена 60р)

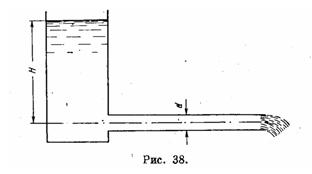

4.1. Определить расход через трубопровод при следующих данных: Н = 5 м, l = 1000 м, d = 150 мм, трубы чугунные нормальные (бывшие длительное время в эксплуатации).
Скачать решение задачи 4.1 (Решебник 11) (цена 60р)
4.3. Определить напор, необходимый для пропуска расхода Q = 50 л/с через трубопровод, состоящий из трех участков (рис. 4.2) размерами: l1 = 200м, d1 = 250 мм, l2 = 250 м, d2 = 150 мм, l3= 300 м, d3 = 200 мм. Трубы нормальные.
Скачать решение задачи 4.3 (Решебник 11) (цена 60р)
4.4. Расход Q = 91 л/с протекает по трубопроводу из трех параллельно соединенных труб (4.3). Найти расходы Q1, Q2, Q3, по отдельным линиям и потерю напора Н между узловыми точками, если l1 = 500 м, d1 = 150 мм, l2 = 350 м, d2 = 150 мм, l3 = 1000 м, d3 = 200 мм. Трубы нормальные, Kкм1 = Ккм2 = 158,4 л/с, Ккм3 = 340,8 л/с
Скачать решение задачи 4.4 (Решебник 11) (цена 60р)
4.5. Расход Q = 15 л/с распределяется в виде непрерывной раздачи по пути на участке трубопровода ВС (рис. 4.5). Длина участков lAB = 525 м, lBC = 421 м, диаметры dAB = dBC =150 мм. Трубы нормальные. Определить потери напора Н от напорного бака А до точки С.
Скачать решение задачи 4.5 (Решебник 11) (цена 60р)
4.6. Через систему труб, состоящую из трех последовательно соединенных участков, вода подводится от напорного бака А к потребителям. На участках АВ и ВС вода расходуется в виде непрерывной раздачи. По трубе СП идет до конца транзитный расход QD. Размеры труб и расходы показаны на схеме (рис. 4.6). Трубы нормальные. Определить потери напора Н от напорного бака до узла D
Скачать решение задачи 4.6 (Решебник 11) (цена 60р)

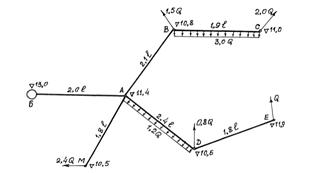

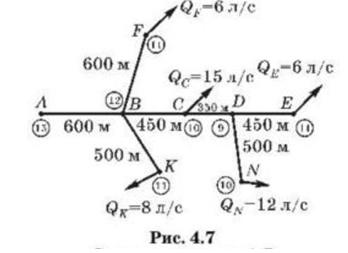

4.7. Определить диаметры новой разомкнутой распределительной сети согласно рисунку 4.7 при условии сохранения в конце всех линий свободного напора Нсв > 8 м. Трубы чугунные нормальные. Цифры в кружках обозначают отметки заложения оси трубопровода в узловых точках
Скачать решение задачи 4.7 (Решебник 11) (цена 60р)
4.8. Определить скорость с распространения волны гидравлического удара и повышение давления при мгновенном закрытии стального трубопровода диаметром D = 450 мм, с толщиной стенок е = 8 мм, при начальной скорости движения воды V0 = 2,1 м/с.
Скачать решение задачи 4.8 (Решебник 11) (цена 60р)

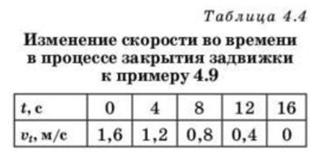

4.9. Определить максимальное повышение давления у задвижки на стальном трубопроводе длиной L = 2850 м, D = 450 мм, е = 8 мм в случае постепенного закрытия задвижки за время t3 = 16 с. Начальная скорость движения воды v0 = 1.6 м/с и изменяется во времени в процессе закрытия задвижки согласно данным таблицы 4.4.
Скачать решение задачи 4.9 (Решебник 11) (цена 60р)
5.1. Определить, при каком уклоне дна канал трапецеидального сечения пропустит расход Q = 2,3 м3/с при равномерном движении. Грунт - суглинок средний, b = 3м, h0= 1м, m = 1,25.
Скачать решение задачи 5.1 (Решебник 11) (цена 60р)
5.2. Определить глубину наполнения трапецеидального канала при следующих данных: Q = 4 м3/с, b = 5 м, m = 1, I = 0,0005, канал в лёссе, в нормальном состоянии, n =0,020.
Скачать решение задачи 5.2 (Решебник 11) (цена 60р)
5.3. Определить размеры трапецеидального канала b и h0 при следующих данных: Q = 20 м3/с, i - 0,00013, m = 2, канал в хороших условиях эксплуатации, n = 0,025. Грунт - легкий суглинок, Срасч = 0,125*105 Па. При расчете принять относительную ширину канала р = b/hо по эмпирической формуле С. А. Гиршкана. Проверить канал на размыв. Расчет произвести двумя способами: по уравнению Шези и способом И. И. Агроскина.
Скачать решение задачи 5.3 (Решебник 11) (цена 60р)
5.4. Определить размеры параболического сечения канала из условия устойчивости откосов при следующих данных: Q = 12 м3/с, I = 0,0001, n = 0,0225, грунт - легкий суглинок. Расчет провести способом И. И. Агроскина.
Скачать решение задачи 5.4 (Решебник 11) (цена 60р)
5.5. Определить размеры канала трапецеидального сечения из условия его неразмываемости при следующих данных: Q = 4,25 м3/с, I = 0,0004, n= 0,0225, m = 1,5. Допустимая скорость на размыв vдоп = 0,7 м/с. Расчет произвести двумя способами.
Скачать решение задачи 5.5 (Решебник 11) (цена 60р)
Часть 1-2 Запроектировать канал трапецеидального поперечного
5.6. Запроектировать канал трапецеидального поперечного сечения из условия его неразмываемости и незаиляемости при пропуске по нему следующих расходов: Qнорм = 20 м3/с, Qфорс = кфорс* Qнорм = 1,1* 20 = 22 м3/с, Qмин = 0,6 * Qнорм = 0,6 * 20 = 12 м3/с. Уклон дна i - 0,0004, т - 1, канал в хороших условиях эксплуатации, n = 0,025. Грунты - плотные глины. Срасч = 0,15*105 Па. Мутность потока р = 0,5 кг/м3. Состав взвешенных наносов:
Скачать решение задачи 5.6 (Решебник 11) (цена 60р)

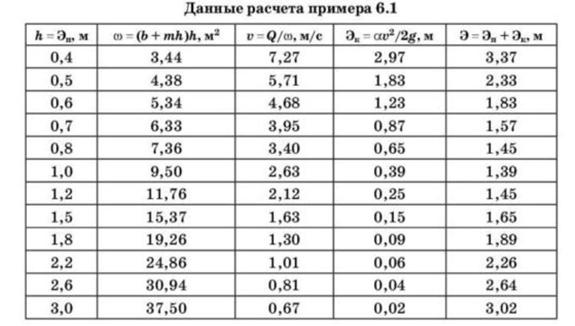

6.1. Построить график удельной энергии сечения и определить критическую глубину в трапецеидальном русле при следующих данных: Q = 25 м3/с, b = 8 м и m = 1,5.
Скачать решение задачи 6.1 (Решебник 11) (цена 60р)
6.2. Определить критическую глубину в параболическом русле, имеющем параметр параболы Р=3м и установить, в каком состоянии находится поток при следующих исходных данных: Q = 10 м3/с и h = 1,5 м.
Скачать решение задачи 6.2 (Решебник 11) (цена 60р)
6.3. Определить форму кривой свободной поверхности в канале при I = 0,0003, если h0 = 1,5 м, hкр = 0,8 м, глубина воды в одном из сечений при неравномерном движении h = 1,0 м.
Скачать решение задачи 6.3 (Решебник 11) (цена 60р)
6.4. Установить форму кривой свободной поверхности в канале с уклоном дна i = 0, если критическая глубина hкр = 2,5 м, а одна из глубин при неравномерном движении h = 1,8 м.
Скачать решение задачи 6.4 (Решебник 11) (цена 60р)

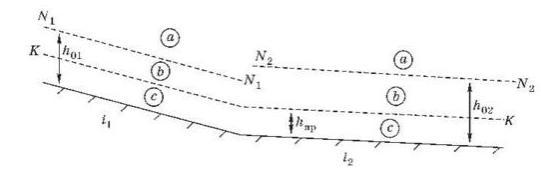

6.5. Канал имеет два участка с различными уклонами дна: i1 = 0,001, i2 = 0,0007 (рис. 6.6). Ширина канала b и расход воды Q постоянны по его длине, следовательно, критическая глубина, не зависящая от уклона, на обоих участках одинаковая и равна hкр = 0,8 м. Глубина воды при равномерном движении на участках: h01 = 1,6 м, h02 = 2,0 м. Выяснить, на каком участке нарушается равномерное движение из-за изменения уклонов и какая установится форма кривой свободной поверхности.
Скачать решение задачи 6.5 (Решебник 11) (цена 60р)
6.6. Трапецеидальный канал с b = 12 м, m = 1,25, n = 0,025, I = 0,00035 пропускает расход Q = 22 м3/с. Вследствие возведения плотины имевшееся в бытовых условиях равномерное движение с глубиной h0 - 1,6 м на участке некоторой длины перешло в неравномерное движение с глубинами h > h0. Перед плотиной подъем уровня воды составил Δh = 0,7 м по сравнению с его нормальным положением (рис. 6.7). Определить вид кривой свободной поверхности и рассчитать эту кривую.
Скачать решение задачи 6.6 (Решебник 11) (цена 60р)

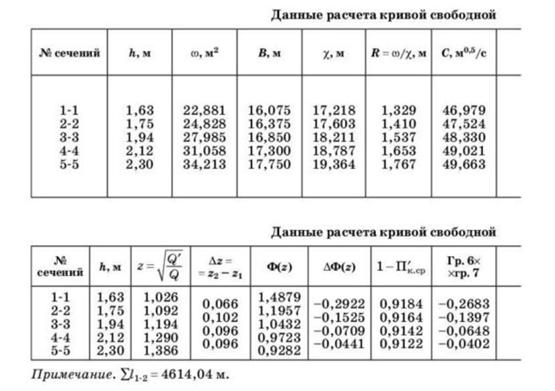

6.7. Рассчитать кривую свободной поверхности в трапецеидальном канале при следующих данных: Q = 20 м3/с, b = 10 м, m = 1,5, I = 0, длина кривой свободной поверхности l - 2000 м, глубина на левой границе hгр1 = 2,2 м, n = 0,025 и hкрт = 0,74 м. Найти глубину hгр2.
Скачать решение задачи 6.7 (Решебник 11) (цена 60р)
7.1. Прыжок возникает в призматическом прямоугольном русле при Q = 6,2 м3/с, b = 2 м. Определить вторую сопряженную глубину h", длину прыжка lпр и потери энергии в прыжке, если h' = 0,3 м.
Скачать решение задачи 7.1 (Решебник 11) (цена 60р)
7.2. Построить график прыжковой функции П(h) для канала трапецеидального сечения. Определить вторую сопряженную глубину h" при следующих исходных данных: Q= 18 м3/с, b = 8 м, m = 1 и h' = 0,4 м.
Скачать решение задачи 7.2 (Решебник 11) (цена 60р)

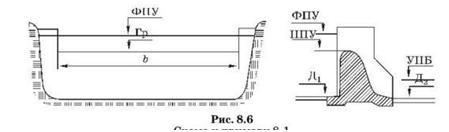

8.1. Проектируется бетонная плотина с поверхностным водосбросом без затворов (рис. 8.6). Отметка гребня водослива устанавливается на отметке нормального подпорного уровня водохранилища НПУ = 50 м. При превышении этого уровня вода автоматически сбрасывается в нижний бьеф. При ФПУ = 52 м сбрасывается расчетный расход Q = 200 м3/с, глубина воды в нижнем бьефе hф = 2,5 м. Водослив очерчен по координатам Кригера - Офицерова (профиль 1). За профилирующий напор принять напор при ФПУ. Отметки дна Д1 = Д2 = 44,5 м. Определить необходимую ширину водосливного фронта, если скорость подхода v0 = 0,6 м/с.
Скачать решение задачи 8.1 (Решебник 11) (цена 60р)
8.2. Водосброс представляет собой водослив практического профиля криволинейного очертания с сегментными затворами на гребне, поддерживающими нормальный подпорный уровень НПУ в водохранилище (рис. 8.7). Определить ширину b0 и число пролетов п плотины для пропуска расчетного расхода Qрасч - 1000 м3/с и НПУ = 150м при полностью открытых затворах. Отметка гребня водослива Гр = 146,6м. Устои и бычки закруглены. Скоростью подхода пренебречь. Ширину пролета принять b0 = (2-3)Н. За профилирующий напор принять напор при НПУ. Округлить b0 до стандартного значения и уточнить отметку гребня. Определить максимальный расход при ФПУ = 151 м. Отметки дна: Д1 = 102 м, Д2 = 100 м. Уровни воды в нижнем бьефе: УНБрасч = 106 м, УНБшах - 107 м.
Скачать решение задачи 8.2 (Решебник 11) (цена 60р)
8.3. Регулятор в голове магистрального канала проектируют как прямоугольный водосливе широким порогом. Высота порога на входе Р1= 0,3 м, со стороны канала Р = 0 (рис. 8.10). Отметка воды в водохранилище на z = 0,25 м выше отметки воды в голове канала. Ширина трапецеидального сечения канала 6„ = 16 м, коэффициент заложения откосов тк = 1. При расчетном расходе Q = 85 м3/с глубина воды в канале hк - 2,85 м. Определить ширину и число пролетов регулятора из условия, что ширина водосливного отверстия не превышает (2-2,5)Н. Сопряжение в плане по типу раструба.
Скачать решение задачи 8.3 (Решебник 11) (цена 60р)

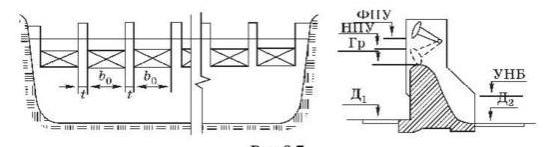

8.4. Определить ширину водосливного отверстия регулятора без порога (Р1 = P = 0) при следующих условиях: расход Q = 20 м:3/с; подводящий и отводящий каналы трапецеидального сечения с шириной bп к=b0-к = 7 м и коэффициентом заложения откосов mпк = m0.к = 1,5; глубина воды перед регулятором hпк - 2,3 м, за регулятором hок = 2,1 м, форма входа в плане - обратные стенки (рис. 8.11).
Скачать решение задачи 8.4 (Решебник 11) (цена 60р)
9.1. Рассчитать глубину d. и длину водобойного колодца в нижнем бьефе водосливной плотины. Расчет выполнить в условиях плоской задачи при 7-12 м2/с. Но = 2,92 м. Высота плотины p = 9,0 м, бытовая глубина hб = 4,5 м, коэффициент скорости для плотины ф = 0,95, коэффициент скорости для колодца ф = 0,9.
Скачать решение задачи 9.1 (Решебник 11) (цена 60р)
9.2 Рассчитать высоту водобойной стенки в условиях плоской задачи и проверить характер сопряжения потока за стенкой при следующих данных: высота водосливной плотины практического профиля р = 6,2 м, Но = 1,9 м, q = 5,8 м2/с. Бытовая глубина hб = 2,8 м. Определить расстояние от сжатого сечения до водобойной стенки. Коэффициент скорости для плотины ф1 = 0,95, для водобойной стенки ф2 = 0,90.
Скачать решение задачи 9.2 (Решебник 11) (цена 60р)
10.1. Определить расход при истечении из-под плоского вертикального затвора, перекрывающего водосбросное отверстие в канале с прямоугольным поперечным сечением. Ширина отверстия b = 4,5м, напор Н = 2,8 м, высота подъема затвора а - 0,5 м, уклон дна отводящего участка I = 0, бытовая глубина в отводящем русле hб = 1,4 м.
Скачать решение задачи 10.1 (Решебник 11) (цена 60р)
10.2. Определить высоту подъема плоского вертикального затвора, установленного в начале водослива с широким порогом с нескругленным входным ребром (рис. 10.2). Поперечное сечение водосбросного отверстия имеет прямоугольную форму. Расход Q = 12 м3/с, напор Н = 2,6 м, ширина перекрываемого пролета b = 7 м, высота порога водослива P1 = P = 2м, бытовая глубина h6 - 2,9 м. коэффициент скорости для указанного водослива с неплавным условием входа примем ф = 0,85.
Скачать решение задачи 10.2 (Решебник 11) (цена 60р)
10.3. Определить расход, вытекающий из-под плоского вертикального затвора, перекрывающего прямоугольное отверстие без порога, уклон дна I = 0. Напор Н = 3,7 м, высота поднятия затвора а = 1,0 м, ширина отверстия b= 8 м, бытовая глубина в отводящем русле h6 = 2,9 м.
Скачать решение задачи 10.3 (Решебник 11) (цена 60р)
Часть 2 Определим минимальную массу т груза, способного
1.1 Определять природу давления в верхней точке правого сосуда (рис. 2.6,6) и его значение, если манометрическое давление в верхней точке левого сосуда рм=13 кПа, высота уровней жидкости в левом и правом сосудах - соответственно h1 = 600 мм, h2 = 450 мм, относительная плотность масла бМ = 0,88.
Скачать решение задачи 1.1 (Решебник 11) (цена 60р)
1.2 Определим минимальную массу т груза, способного удержать прямоугольный щит размерами h =3 м, b = 1 м в закрытом положении, при уровне воды в канале H = 5 м. Длина рычага, на котором укреплен груз, l = 3 м. Щит (рис. 2,8) может поворачиваться в подшипниках вокруг оси О, выше оси расположены неподвижные балки, концы которых заделаны в боковые стенки канала.
Скачать решение задачи 1.2 (Решебник 11) (цена 60р)
1.3 Определим силу давления нефти Р на цилиндрическую стенку резервуара (рис. 2.11, а) и угол наклона а. линии действия этой силы к горизонту, если радиус стенки R=800 мм, ширина стенки В=3 ы, высота нефти в резервуаре Н = 2 м, относительная плотность нефти 0,9.
Скачать решение задачи 1.3 (Решебник 11) (цена 60р)
1.4 Определим минимальную толщину стенки трубы б (рис. 2.11,6) при допустимом напряжении материала трубы на разрыв [G], внутреннем диаметре трубы d н манометрическом давлении жидкости в трубе Pm.
Скачать решение задачи 1.4 (Решебник 11) (цена 60р)
1.5 Определим силу давления жидкости, воспринимаемую коленом трубопровода (рис. 2.11, в). Примем, что жидкость находится в покое, а манометрическое давление в ней равно рм.
Скачать решение задачи 1.5 (Решебник 11) (цена 60р)
1.6 Пусть гидравлическая система представляет собой протяженный трубопровод АВ одинакового диаметра d = 0,3 м (рис. 4.7,а), проложенный по поверхности и имеющий переменные по высоте отметки. Расход жидкости Q = 0,14 м3/с, гидравлический уклон i = 0,1.
Скачать решение задачи 1.6 (Решебник 11) (цена 60р)
1.7 Определим превышение Н оси насоса над осью горизонтального трубопровода (рис). Расход масла в трубопроводе Р«=2 кг/с, длина трубопровода l = 112 м, диаметр труб d=50 мм, давление на выходе из насоса рм=180 кПа, условная вязкость масла 2,3 ВУ, его плотность р = 860 кг/м3. Местными сопротивлениями можно пренебречь.
Скачать решение задачи 1.7 (Решебник 11) (цена 60р)

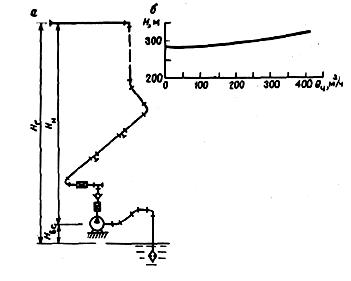

1.8 Построим характеристику шахтного водоотливного трубопровода (рис. 6.4, а), собранного из стальных электросварки прямошовных труб с наружным диаметром dн = 219 мм и толщиной стенки б = 5 мм. Длин» трубопровода l = 350 м, геометрическая высота всасывания Нвс = 3 м, геометрическая высота нагнетания Ни = 277 м, сумма коэффициентов местных сопротивлений 26.
Скачать решение задачи 1.8 (Решебник 11) (цена 60р)
1.9 Определим расход воды Q по сложному трубопроводу (рис. 6.7), состоящему из трех простых трубопроводов длиной соответственно l1 = 80м, l2 = 240 и, l3 = 260 м, с наружными диаметрами труб dн1 = 273 мм, dн2 = 121 мм, dн3 = 140 мм и толщиной стенок труб б = 6 мм, б2 - б3 = 3,6 мм. Высота уровня воды в резервуаре Н = 40 м. Местными сопротивлениями пренебречь.В самотечном трубопроводе потери напора равны разности уровней жидкости во входном и выходном сечениях, т. е Нопт = Н
Скачать решение задачи 1.9 (Решебник 11) (цена 60р)
1.10 Определим усилие, расход н мощность гидроцилиндра двустороннего действия с односторонним выходом штока при прямом его ходе со скоростью vд=100 мм/с. Давление р1 = 25 МПа, р2=1,6 МПа. диаметр поршня D=100 мм,, диаметр штока d = 50 мм, КПД гидроцилиндра принять: ηд=0,9, ηд0=0,99.
Скачать решение задачи 1.10 (Решебник 11) (цена 60р)
1.11 Рассчитаем и выберем основное оборудование для гидравлической схемы, приведенной на рис. 13.3 а, при условии, что при максимальной скорости движения штока гидроцилиндра vд=100 мм/с усилие на нем Рд=15 кН. Примем скорость холостого хода штока vдх=1,8 vд, По ГОСТ 12445-80 выберем стандартное давление р=10 МПа.
Скачать решение задачи 1.11 (Решебник 11) (цена 60р)
1.12 Выберем основное оборудование и определим его технические показатели для гидросхемы с объемным гидроприводом (см. рис. 13.4, а) при условии, что номинальный момент на валу гндромотора Мл= 5*103 Н*м, а частота вращения nя изменяется от 5 до 30 об/мин.
Скачать решение задачи 1.12 (Решебник 11) (цена 60р)
2.1 Определить давление на дно резервуара и силу давления воды на пробку, закрывающую отверстие в наклонной стенке резервуара (см. рис. 12). Давление на свободную поверхность жидкости р0= 5 МПа, l = 2 м. Диаметр пробки d = 40 мм.
Скачать решение задачи 2.1 (Решебник 11) (цена 60р)
2.2 Определить избыточное давление в средней части неподвижного и вращающегося цилиндра, заполненного водой (см. рис. 8). Частота вращения цилиндра n = 400 об/мин, D = 600 мм, высота l = 200 мм.
Скачать решение задачи 2.2 (Решебник 11) (цена 60р)
2.3 Определить расход минерального масла через трубу диаметром d = 12 мм, изогнутую под прямым углом. Манометры, поставленные перед коленом и после него, показывают соответственно р1 = 10 МПа и р2 = 9,96 МПа.
Скачать решение задачи 2.3 (Решебник 11) (цена 60р)
2.4 Определить расход через зазор между цилиндрическими деталями, если d1 = 20,04 см, d2 = 20,00 см, длина сопряжения l = 15 см. Поршень неподвижный. Перепад давления ΔP = 20 МПа, вязкость жидкости 170*10-4 Н*с/м2.
Скачать решение задачи 2.4 (Решебник 11) (цена 60р)
2.5 Рассчитать потери давления в прямом трубопроводе длиной L=40 м и внутренним диаметром d = 16 мм при движении в нем жидкости плотностью р = 890 кг/м3 и вязкостью V = 20*10-6 м2/с. Скорость потока 3 м/с.
Скачать решение задачи 2.5 (Решебник 11) (цена 60р)
2.6 Определить повышение давления при гидравлическом ударе в трубе диаметром d = 5 см и толщиной стенки б = 2 мм. Скорость потока в трубе V = 7 м/с. Модуль упругости жидкости Еж = 2700 МПа, плотность жидкости р = 900 кг/м3. Модуль упругости материала трубы Ет = 2*106 МПа.
Скачать решение задачи 2.6 (Решебник 11) (цена 60р)
2.7 Определить давление струи жидкости на неподвижную стенку, наклоненную к горизонту на угол 15° (см. рис. 33). Струя вытекает из конически сходящегося насадка диаметром 1 мм с давлением 20 МПа. Плотность жидкости р = 900 кг/м3.
Скачать решение задачи 2.7 (Решебник 11) (цена 60р)
2.8 Определить изменение заключенного в стальном цилиндре объема жидкости, находящейся под атмосферным давлением при увеличении давления до 20 МПа. Длина цилиндра 1 м, внутренний диаметр d= 100 мм, толщина стенки цилиндра б = 1 мм.
Скачать решение задачи 2.8 (Решебник 11) (цена 60р)
2.9 Имеются два трубопровода диаметром d1 = 100 мм и d2 = 50 мм. Вязкость жидкости V1 = 23*10-8 м2/с и V2 = 9*10-8 м2/с. Скорость жидкости в трубопроводе большего диаметра v1 = 7 м/с. При какой скорости в малом трубопроводе потоки будут подобны?
Скачать решение задачи 2.9 (Решебник 11) (цена 60р)
2.10 Спроектировать радиально-поршневой насос на подачу 1,7 л/с и рабочее давление 20 МПа; η0 = 0,96 и ηн = 1470 об/мин.
Скачать решение задачи 2.10 (Решебник 11) (цена 60р)
2.11 Рассчитать основные размеры аксиального роторно-поршневого насоса по следующим данным: полезная подача QН = 2,35 л/с, рабочее давление 20 МПа, nн = 1460 об/мин, z = 7, η0 = 0,98, максимальный угол наклона диска у = 18°
Скачать решение задачи 2.11 (Решебник 11) (цена 60р)
2.12 Спроектировать пластинчатый насос на подачу Q = 100 л/мин и рабочее давление р = 3 МПа. Принять n = 960 об/мин, η0 = 0,9.
Скачать решение задачи 2.12 (Решебник 11) (цена 60р)
2.13 Определить основные размеры шестеренного насоса по следующим данным: Q = 60 л/мин, P = 2 МПа, п = 1450 об/мин, число зубьев z = 14, η0 = 0,92.
Скачать решение задачи 2.13 (Решебник 11) (цена 60р)
2.14 Рассчитать основные параметры гидромотора для работы под нагрузкой М = 100 Н*м и n = 24 об/с.
Скачать решение задачи 2.14 (Решебник 11) (цена 60р)
2.15 Определить основные рабочие параметры силового цилиндра по следующим данным: рабочая нагрузка Р = 8000 Н, максимальная скорость перемещения поршня V = 0,5 м/с, время разгона поршня от 0 до 0,5 м/с равно 0,1 c, р= 3 МПа.
Скачать решение задачи 2.15 (Решебник 11) (цена 60р)
2.16 Определить основные размеры шарикового предохранительного клапана по следующим исходным данным: расход Q = 400 см3/с, давление открытия клапана P0 = 5 МПа, перепад давления р = 1,0 Н/см2, рабочая жидкость - минеральное масло.
Скачать решение задачи 2.16 (Решебник 11) (цена 60р)
2.17 Определить площадь рабочего окна дросселя, установленного в напорной линии магистрали, давление в которой Pн = 10 МПа. Давление на сливе рс = 0,5 МПа. Расход через дроссель Q = 800 см3/с
Скачать решение задачи 2.17 (Решебник 11) (цена 60р)
2.18 Давление в напорной линии золотника рн = 20 МПа, давление нагрузки P = 18 МПа. Расход через золотник Q = 30 л/мин. Золотник четырехщелевой. Рабочая жидкость - минеральное масло. Определить основные размеры золотника.
Скачать решение задачи 2.18 (Решебник 11) (цена 60р)

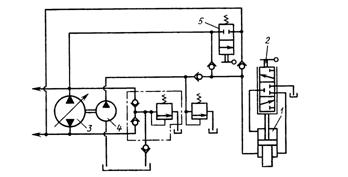

2.19 Определить основные параметры гидропривода с объемным регулированием. Гидропривод нераздельного исполнения с регулируемым насосом и нерегулируемым гидромотором. Параметры насоса: Qн = 3 л/с, Pн =10 МПа, ηон = 0,9. Параметры гидромотора: М = 140 Н*м, nм = 7 об/с.
Рис. 152. Схема регулирования насоса с помощью следящего гидропривода
Скачать решение задачи 2.19 (Решебник 11) (цена 60р)
2.20 Определить характеристики гидропривода с дроссельным регулированием. Дроссель включен последовательно на входе. Максимальная подача насоса Qн= 1 л/с. Нагрузка на шток поршня Р= 17,5*103 Н. Площадь поршня SП = 50 см2. Давление настройки сливного клапана рк = 4 МПа.
Скачать решение задачи 2.20 (Решебник 11) (цена 60р)
2.21 Рассчитать параметры привода для механизма, характеристика нагружения которого представлена гистограммой рис. 171. Номинальная угловая скорость 6 рад/с.
Рис. 171. Гистограмма нагрузки привода горной машины
Скачать решение задачи 2.21 (Решебник 11) (цена 60р)
2.22 Определить диаметры пневмоцилиндра и трубопроводов. Нагрузка равна 12 кН, ход = 0,6 м, время рабочего хода 1,5 с, эквивалентная длина трубопровода 85 м, КПД цилиндра 0,8, температура 15° С, давление в узле 0,56 МПа. Как уменьшится мощность привода, если давление в узле уменьшится на 10%?
Скачать решение задачи 2.22 (Решебник 11) (цена 60р)
часть 3 Определить давление жидкости иа плоские боковые
3.1 Определить давление жидкости иа плоские боковые стенки цилиндрического резервуара, если его диаметр D=3 м (рис. 1.18).
Скачать решение задачи 3.1 (Решебник 11) (цена 60р)
3.2 Определить усилие U, необходимое для того, чтобы поднять клапан (рис. 1.19), если диаметр головки D=0,5 и, диаметр цилиндрического ствола d=0,3 м, высота головки а=0,25 м и глубина погружения клапана h=1,25 м. Вес клапана G=29,4 Н.
Скачать решение задачи 3.2 (Решебник 11) (цена 60р)
3.3 Определить силу R давления жидкости на горизонтальное дно резервуара (внутреннее давление снизу вверх) в соответствии с рис. 1.20, если р0 = 9,81*104 Па; d=2 м.
Скачать решение задачи 3.3 (Решебник 11) (цена 60р)
3.4 Допустим, что на уровне моря в данной точке земной поверхности атмосферное давление ро=10,1*104 Па, температура воздуха t =27° С. Определить давление на высоте h=500 м.
Скачать решение задачи 3.4 (Решебник 11) (цена 60р)
3.5 Определить высоту границы воздушного слоя над земной поверхностью в предположении, что плотность воздуха р = 1,175 кг/м3.
Скачать решение задачи 3.5 (Решебник 11) (цена 60р)
3.6 Определить разность давления внутреннего и наружного воздуха на высоте точек А и В для замкнутой камеры, имеющей небольшое отверстие в стенке (рис. 11.3). Температура воздуха внутри камеры Т1 = 273+22=295 К, а снаружи Т0=250 К; высоты h1 = 10 м и h2 = 2 м Давление наружного воздуха для уровня отверстия P0. Считать, что воздуха внутри и снаружи находится в равновесии. Плотность наружного воздуха р0 = 1,175 кг/м3
Скачать решение задачи 3.6 (Решебник 11) (цена 60р)
3.7 Определить давление в конце перфорированного участка горизонтально уложенной трубы, если заданы' диаметр трубы d = 0,2 м; начальный расход Q1 = 0,047 м3/с, длина перфорированного участка трубы l = 40 м; боковой расход Qсб = 0,02 м3/с (проходящий через боковые отверстия перфорированного участка)
Скачать решение задачи 3.7 (Решебник 11) (цена 60р)
3.8 В стальной трубопровод диаметром d = 0,1 ми длиной 100м поступает сжатый воздух при давлении (избыточном) Р1 = 8,81*105 Па и температурой 80 °С. Скорость в начале трубопровода v1 = 30 м/с. Определить расход воздуха и давление в конце трубы. Вязкость воздуха 15,7*10-6 м2/с. Абсолютная шероховатость стенок трубопровода k0=0,3 мм
Скачать решение задачи 3.8 (Решебник 11) (цена 60р)
3.9 Газ с удельным весом у = 1 кгс/м3 от газгольдерной станции с расходом Q=40000 м3/ч поступает в основную магистраль диаметром d = 600 мм, питающую распределительные сети. Определить конечное давление в магистрали рг, если длина ее l = 4 км, а начальное давление P1 = 1,8 ат. Кинематическая вязкость газа v=16*10-8 м2/с.Трубопровод стальной (Ав=0,01 см)
Скачать решение задачи 3.9 (Решебник 11) (цена 60р)
3.10 Найти потери давления на трение при движении воздуха в бетонной трубе диаметром d=1 и при давлении близком к атмосферному и температуре t = 20° С. Расход воздуха при заданных условиях Q = 15,6 м3/с.
Скачать решение задачи 3.10 (Решебник 11) (цена 60р)
3.11 Определить величину повышения давления в стальной во водопроводной трубе, если скорость воды в трубе до удара v = 1 м/с; диаметр трубы d=0,5 а; толщина стенок б = 5 мм.
Скачать решение задачи 3.11 (Решебник 11) (цена 60р)
3.12 Определить расход и скорость вытекания воды из круглого отверстия диаметром d=0,03 м в боковой стенке резервуара больших размеров. При этом напор воды над центром отверстия H = 1 м, температура воды t=20°С (v = 0,01 Ст).
Скачать решение задачи 3.12 (Решебник 11) (цена 60р)
3.13 Воздух в резервуаре находится под давлением P1 = 198*103 Па при температуре t = 27 °С. Истечение происходит через отверстие с закругленными кромками в атмосферу (Рат = 101,5*103 Па). Определить величину вытекающего расхода и скорость истечения, если диаметр отверстия d = 0,1 м.
Скачать решение задачи 3.13 (Решебник 11) (цена 60р)
3.14 Определить расход и скорость истечения нефти из бака через отверстие диаметром d = 0,01 м, если напор в баке поддерживается постоянным и равным H = 4 м Кинематическая вязкость нефти v = 0,2 Ст
Скачать решение задачи 3.14 (Решебник 11) (цена 60р)
3.15 Для изучения движения дымовых газов в дымоходе парового котла устроена водяная модель в масштабе 1 : 10 (аL = 10) Определить необходимую скорость воды иа модели при следующих данных скорость газов vг = 10 м/с, кинематическая вязкость газов vг = 1,3 Ст (при температуре tГ = 800°С) Температура воды иа модели tв = 10°С Диаметр дымохода dн = 0,5 м, а шероховатость его внутренней поверхности kэ = 0,005 см.
Скачать решение задачи 3.15 (Решебник 11) (цена 60р)
3.16 Необходимо проиерять в лаборатории процесс промывки горизонтального котла, имеющего в натуре следующие размеры диаметр йн = 1,65 м, длину L= 105 м Промывка производится при температуре (t = 60 °С v = 0,0048 Ст) и с расходом через продувочный вентиль Qа = 70 л/с
Скачать решение задачи 3.16 (Решебник 11) (цена 60р)
4.1 Для измерения газа в баллоне применен двухжидкостный чашечный манометр, диаметры чашечек которого одинаковы и равны D , а диаметр трубок d . Манометр заполнен ртутью (ее относительная плотность pрт =13,6) и водой, объем которой одинаков в правой и левой частях манометра. Определить абсолютное давление газа в баллоне и вакуум, если разность уровней ртути h = 20см, отношение диаметра трубки и диаметра чашки d/D= 0,1, плотность воды p=1000кг/м3и атмосферное давление Ра = 750 мм рт.ст.
Скачать решение задачи 4.1 (Решебник 11) (цена 60р)
4.2 Определить расход воды, проходящей через расходомер Вентури, если разность уровней, показываемая дифференциальным ртутным манометром, h = 600мм . Больший и меньший диаметры водомерной трубы соответственно равны d1 = 200мм , d2 = 75 мм.
Скачать решение задачи 4.2 (Решебник 11) (цена 60р)
4.3 По трубопроводу диаметром d =150мм протекает 250 м3/час воды, плотность которой p=1 т/м3, а кинематический коэффициент вязкости 1,5*10-6 м2/с. Определить, какую разность уровней ртути покажет дифференциальный ртутный манометр, присоединенный к напорной трубке, установленной на оси трубы (рт=13,6 т/м3).
Скачать решение задачи 4.3 (Решебник 11) (цена 60р)
4.4 Центробежный насос через прикрытую на 3/8 задвижку (С = 0,81) и состоящий из двух участков трубопровод (d1 = 200 мм, l1 = 10 м, d2 = 250 мм, l2 = 40 м – загрязненные трубы с эквивалентной шероховатостью kэ = 1 мм) подает воду в бассейн, уровень в котором на H=5м выше оси нагнетательного патрубка насоса. Каково показание манометра, присоединенного к нагнетательному патрубку насоса, если его подача Q = 110 л/с, а температура воды 200С и кинематический коэффициент вязкости v = 1,01*10-6 м2/с. Построить напорную и пьезометрическую линии.
Скачать решение задачи 4.4 (Решебник 11) (цена 60р)
4.5 Воздух в количестве Q =14400 м3/час при атмосферном давлении Ра= 740 мм рт. ст. и температуре t = 200С засасывается вентилятором в трубопровод диаметром d=400 мм и длиной l =20 м, затем проходит калорифер, падение давления в котором составляет 100 мм вод. ст. Нагретый в калорифере до t1 = 80ºС воздух через трубопровод диаметром d1 = 350 мм и 1 = 40 м поступает к вентилятору. Определить разрежение перед последним, пренебрегая охлаждением воздуха через стенки трубопроводов, если плотность воздуха при нормальных физических условиях (t0= 0°С, Р0=760 мм рт. ст и ф = 50%) р0 = 1,293 кг/м3. Кинематический коэффициент вязкости воздуха при 20ºС равен v = 1,57*10-6 м2/с, а при 80°С – v = 21,7*10-6 м2/с.
Скачать решение задачи 4.5 (Решебник 11) (цена 60р)
Часть 4 При испытаний прочности баллона гидравлическим
5.1 При испытаний прочности баллона гидравлическим способом он был заполнен водой при давлении 60*106 Па. Через некоторое время в результате утечки части воды через неплотности давление в баллоне снизилось вдвое. Диаметр баллона D = 350 мм, высота H = 1200 мм. Пренебрегая деформацией стенок баллона, определить объем воды, вытекшей за время испытания.
Скачать решение задачи 5.1 (Решебник 11) (цена 60р)
5.2 Стальной толстостенный баллон, объем которого 42 дм3, заполнен водой и плотно закрыт при температуре 20° С и давлении 1*105 Па. Определить давление в баллоне при температуре воды в нем 60° С. Плотность воды при температуре 20° С равна 998,23 кг/м3, а при температуре 60° С - 983,24 кг/м3.
Скачать решение задачи 5.2 (Решебник 11) (цена 60р)
5.3 Канал с водой прямоугольного сечения (рис. 1) шириной В = 3,5 м перегорожен подъемным щитом, который помещается в параллелях (пазах) боковых сторон канала. Определить равнодействующую силу давления Р на щит и подъемное усилие К, если коэффициент трения щита о параллели B = 0,35; вес щита G = 250 кгс, уровень воды слева щита h1 = 4 м, а справа h2 = 1,2 м.
Скачать решение задачи 5.3 (Решебник 11) (цена 60р)
5.4 Открытый вертикальный цилиндрический сосуд (рис. 2) радиусом Н = 0,5 м, наполненный до высоты Н = 1,5 м жидкостью, приведен в равномерное вращательное движение вокруг оси г; скорость вращения сосуда n = 100 об/мин. Вычислить глубину воронки Ни высоту Н1, на которой жидкость будет стоять у краев сосуда при его вращении.
Скачать решение задачи 5.4 (Решебник 11) (цена 60р)
5.5 Определить устойчивость плавающего в воде деревянного параллелепипеда длиной l = 600 мм, шириной b = 200 мм и высотой h1 = 300 мм (рис. 3). Плотность дерева рд = 800 кг/м3.
Скачать решение задачи 5.5 (Решебник 11) (цена 60р)
5.6 Определить силу давления жидкости на криволинейную поверхность АВ, представляющую собой часть круговой цилиндрической поверхности (рис. 28), если Н = 6 м, а = 60°, ширина поверхности b = 10 м.
Скачать решение задачи 5.6 (Решебник 11) (цена 60р)
5.7 Определить гидравлический радиус потока жидкости, показанного на рис. 36, если ширина потока b = 80 см, уровень жидкости h = 380 мм.
Скачать решение задачи 5.7 (Решебник 11) (цена 60р)
5.8 По трубопроводу, составленному из труб различного диаметра (рис. 37), перекачивается вода. Диаметр трубы в сечении 1-1 равен dг = 76 мм, в сечении 2-2 d2= 62 мм, средняя скорость в сечении 1-1 v = 80 см/сек. Определить среднюю скорость воды в сечении 2-2.
Скачать решение задачи 5.8 (Решебник 11) (цена 60р)
5.9 Из отверстия в боковой стенке сосуда по горизонтальной трубе постоянного сечения (рис. 38) вытекает вода. Предполагая уровень воды в сосуде постоянным и пренебрегая гидравлическими сопротивлениями, определить расход воды по трубопроводу при следующих данных: уровень воды над осью трубы Н = 1,8 м; диаметр трубопровода d = 62 мм.
Скачать решение задачи 5.9 (Решебник 11) (цена 60р)
5.10 По трубопроводу постоянного поперечного сечения перекачивается жидкость плотностью 950 кг/м3. Избыточное давление в начале трубопровода равно 3 * 105 Па. Пренебрегая потерями напора при движении жидкости, определить максимальный угол наклона трубопровода к горизонту, чтобы давление в конце трубопровода было равно атмосферному. Длина трубопровода равна 5 км.
Скачать решение задачи 5.10 (Решебник 11) (цена 60р)
5.11 Подобрать диаметр нефтепровода с таким расчетом, чтобы средняя скорость движения нефти в нем была близкой 1,2 м/сек. По трубопроводу необходимо перекачивать 600 т/сутки нефти плотностью 885 кг/м3 при работе насосов 8ч в сутки.
Скачать решение задачи 5.11 (Решебник 11) (цена 60р)
5.12 Определить диаметр газопровода для перекачки газа с расходом Q = 1 600 000 м3/сутки при давлении в начале газопровода P1 = 50 ат, давлении в конце газопровода р2 = 36 ат и длине газопровода L = 1200 м. Относительная плотность газа равна 0,62, температура газа t = 27° С, коэффициент сжимаемости k = 0,92.
Скачать решение задачи 5.12 (Решебник 11) (цена 60р)
5.13 В бак, разделенный на две секции перегородкой с отверстием (рис. 65) с острой кромкой, поступает вода в количестве 50 дм3/сек. Из каждой секции вода вытекает через цилиндрический насадок. Диаметры и отверстия в перегородке и насадок равны 50 мм. Определить расход воды через каждый насадок.
Скачать решение задачи 5.13 (Решебник 11) (цена 60р)
5.14 Из открытого резервуара через донное отверстие с острыми кромками вытекает вода при высоте ее над центром отверстия 3 м. Определить, каким должно быть избыточное давление в баке, чтобы расход воды через отверстие того же размера увеличить в два раза?
Скачать решение задачи 5.14 (Решебник 11) (цена 60р)
5.15 Определить расход воды Q при истечении ее из отверстия в тонкой стенке и внешнего цилиндрического насадка, если давление в сосуде на уровне центра отверстия равно 0,45 атм, диаметр отверстия d0 = 9,1 см, площадь стенки, в центре которой расположено отверстие, s = 5000 см2, температура воды t = 40° С.
Скачать решение задачи 5.15 (Решебник 11) (цена 60р)
5.16 Бензин из топливного бака перетекает в находящийся перед карбюратором бачок при постоянном уровне Н = 35 см через диафрагму с отверстием d0 = 2,4 мм (рис. 66). Кинематический коэффициент вязкости бензина v = 0,8*10-2 Ст. Определить расход бензина через отверстие диафрагмы.
Скачать решение задачи 5.16 (Решебник 11) (цена 60р)
5.17 Определить скорость распространения ударной волны и величину повышения давления при мгновенном закрытии крана на трубопроводе из стальных труб диаметром 62 мм при толщине стенки 5 мм и средней скорости движения жидкости 1,8 м/сек. По трубопроводу движется нефть плотностью 840 кг/м3, модуль упругости которой равен 1325*106 Па.
Скачать решение задачи 5.17 (Решебник 11) (цена 60р)
5.18 Определить продолжительность закрытия задвижки стального трубопровода, необходимую для предотвращения повышения давления воды в нем при гидравлическом ударе свыше 2 ат. Диаметр трубопровода 100 мм, толщина стенки 5,5 мм, длина 16 км, расход воды 5400 м3/ч.
Скачать решение задачи 5.18 (Решебник 11) (цена 60р)
5.19 На стальном трубопроводе, диаметр которого 200 мм и толщина стенки 10 мм, установлена задвижка, время закрытия которой 8,2 сек. Определить повышение давления в трубопроводе на расстоянии 5 км, если по трубопроводу перекачивается вода со скоростью 1,8 м3/мин.
Скачать решение задачи 5.19 (Решебник 11) (цена 60р)
6.1 Определить результирующие силы давления и точки их приложения на верховой откос плотины АВ и АD на 1 пог.м длины и плоский вертикальный затвор ВС при а = 2 м, h1 = 5 м, h2 = 1,5 м, a=45°, ширине b = 3 м, а также начальное подъемное усилие Т, если толщина конструкции затвора t = 0,1 м и плотность его материала pм=1200 кг/м3, а коэффициент трения затвора о пазы f = 0,3 (рис. 1.7).
Рис. 1.7. Расчетная схема.
Расчет сил давления и точек их приложения выполнить двумя способами.
Скачать решение задачи 6.1 (Решебник 11) (цена 60р)
6.2 Глубина воды перед вертикальным плоским затвором h=6,0 м (рис.1.9).
Рис.1.9. Расчетная схема.
Требуется расположить четыре горизонтальные балки (ригеля) так, чтобы на каждый ригель приходилась одинаковая сила давления воды Fi, которая передается на ригели через обшивку плоского затвора. Расчет произвести на 5 м ширины затвора. Задачу решить аналитическим, графоаналитическим и графическим способами.
Скачать решение задачи 6.2 (Решебник 11) (цена 60р)
6.3 Прямоугольная плоскодонная металлическая баржа шириной в=10 м, высотой h=4 м и длиной l=60 м загружена мокрым песком плотностью p=2000 кг/м3. Определить объем песка, который можно загрузить в баржу, чтобы после загрузки возвышение ее борта над водой составляло а=0,6 м (рис.1.17), а также остойчивость баржи в груженом состоянии. Для упрощения расчетов принять, что баржа имеет прямоугольное очертание, а вес переборок, конструктивных элементов и оборудования условно отнесено к весу ее стенок, толщина которых составляет t=0,01 м, а плотность материала их pм=7500 кг/м3.
Скачать решение задачи 6.3 (Решебник 11) (цена 60р)
6.4 Определить диаметр D1 гидравлического цилиндра, необходимый для подъема задвижки при избыточном давлении воды ри=294,3 кПа, если диаметр трубопровода D2=200 мм и масса подвижных частей устройства М=48 кг, коэффициент трения задвижки в направляющих поверхностях f=0,5, сила трения в цилиндре равна 10% от веса подвижных частей. Давление за задвижкой равно атмосферному. Площадью сечения штока пренебречь.
Скачать решение задачи 6.4 (Решебник 11) (цена 60р)
6.5 Определить силу F, которую нужно приложить к поршню насоса диаметром D = 200 мм, чтобы подавать в напорный резервуар постоянный расход бензина Q =3л/с при температуре t=15°C, если высота подъема бензина в установке h = 15 м, а избыточное давление на свободной поверхности в резервуаре ри = 120 кПа. Трубопровод новый стальной длиной l = 50 м, диаметром d = 50 мм имеет два плавных поворота под углом 90º с Rо/d = 1,5, задвижку со степенью открытия а/d = 0,5 (рис.2.2). Трением поршня в цилиндре пренебречь.
Скачать решение задачи 6.5 (Решебник 11) (цена 60р)
6.6 . Для нового стального трубопровода переменного сечения с размерами м и м, диаметрами d1 = 40 мм и d2=80мм, показанного на рис. 2.3, определить среднюю скорость истечения потока и величину расхода Q, если напор Н = 12,0 м, степень открытия задвижки а/d = 0,4, а температура воды t =14°C.Построить пьезометрическую линию и линию полной удельной энергии.
Рис.2.3. Расчетная схема и построение линий полной и потенциальной удельной энергии.
Скачать решение задачи 6.6 (Решебник 11) (цена 60р)
6.7 Струя жидкости, вытекаемая из малого незатопленного отверстия в тонкой стенке при постоянном напоре, достигает горизонтального пола на расстоянии х = 1,2 м от сжатого сечения отверстия (рис.2.5). Высота расположения отверстия над полом у =1,0 м, диаметр отверстия d = 50 мм. Определить величину расхода вытекаемой струи.
Рис. 2.5. Расчетная схема.
Скачать решение задачи 6.7 (Решебник 11) (цена 60р)
6.8 В тонкой стенке, разделяющей призматический резервуар на два отсека, имеется отверстие диаметром d1 = 20 мм (рис.2.6).
Рис. 2.6. Расчетная схема.
К отверстию в дне второго отсека присоединена короткая труба диаметром d2 = 16 мм и длиной l = 64 мм. 1. Определить расход воды Q, вытекаемой из трубы, если общий напор Н = 3,5 м, а уровни в отсеках резервуара постоянны. 2. При полученных напорах Н1 и Н2 определить время выравнивания уровней воды в отсеках резервуара (на схеме показан пунктиром), если короткая труба будет закрыта, а площади сечения отсеков соответственно равны S1 = 3,0 м2 , S2 = 2,0 м2.
Скачать решение задачи 6.8 (Решебник 11) (цена 60р)
6.9 Два призматических резервуара А и В (рис.2.7) с площадями поперечных сечений А = 4,5 м2 и В = 1,5 м2 соединены новым стальным трубопроводом длиной l = 42 м и диаметром d = 40 мм, на котором установлена задвижка со степенью открытия а/d = 0,50. Определить время, в течение которого объем воды W = 9,0 м3 перетечет из резервуара А в резервуар В. Первоначальные отметки уровней воды в резервуарах составляют: НА = 12,5 м; НВ = 1,5 м; оси трубы Нс=3,5 м. Считать, что движение воды в трубопроводе происходит в квадратичной области сопротивления.
Скачать решение задачи 6.9 (Решебник 11) (цена 60р)
6.10 Определить повышение давления р в стальном трубопроводе при закрытии запорного устройства за время t3 = 5,0 с, если диаметр трубопровода d = 300 мм, его длина l = 3250 м, расход транспортируемой воды Q > 145 л/с, толщина стенок б = 6 мм.
Скачать решение задачи 6.10 (Решебник 11) (цена 60р)
6.11 Определить толщину стенок чугунного трубопровода так, чтобы напряжение в них от дополнительного давления при гидравлическом ударе при мгновенном закрытии запорного устройства не превышало [σ] = 14700 кПа. Диаметр трубопровода d = 300 мм, средняя скорость движения воды до закрытия запорного устройства V0=1,50 м/с.
Скачать решение задачи 6.11 (Решебник 11) (цена 60р)
6.12 По горизонтальному новому чугунному трубопроводу, состоящему из трех последовательно соединенных участков труб разных диаметров: d1 = 200 мм; d2 = 150 мм; d3 = 100 мм и длине l1 = 250 м; l2 = 200 м; l3 = 180 м, показанных на рис. 3.1,а, подается вода от водонапорной башни к потребителям в виде непрерывной раздачи на участках АВ – Qp1 = 10л/с и CD – Qp2 = 12л/с, а также транзитных расходов в узловые точки В – Q1 = 6 л/с; С – Q2 = 4 л/с; D – Q3 = 7 л/с.
Определить отметку пьезометрической линии водонапорной башни ?Бп, если отметка пьезометрической линии в конце трубопровода ?Dп = 15,0 м; как распределятся транзитные расходы на каждой линии трубопровода и изменится отметка пьезометрической линии в пункте А, если трубы соединить параллельно, а непрерывная раздача остается, как при последовательном соединении?
Скачать решение задачи 6.12 (Решебник 11) (цена 60р)
6.13 Для расчетной схемы, показанной на рис. 3.2, выполнить гидравлический расчет разомкнутой водопроводной сети, являющейся составной частью проектируемой автономной системы сельскохозяйственного водоснабжения. Определить экономически наивыгоднейшие диаметры труб из условия пропуска расчетных расходов и обеспечения свободного напора в узловых точках Нсв = 12,0 м, а также отметку уровня воды в водонапорной башне или пьезометрического напора в гидроаккумуляторе водоподъемной установки. Расчеты выполнить для условий, если трубы чугунные новые, базовые величины Q = 4,0 л/с и l = 150 м, отметки заложения оси трубопровода в узловых точках показаны на схеме (см. рис.3.2).
Скачать решение задачи 6.13 (Решебник 11) (цена 60р)
Cтраница 1 из 2
