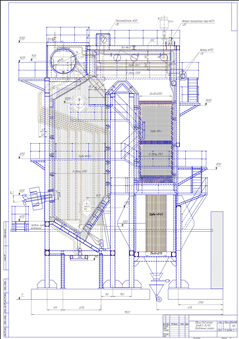

Кот1 Общий вид котла Бел.КЗ-35/40 продольный разрез формат А1
Скачать чертеж Бел.КЗ-35/40 продольный разрез (форматы jpeg, cdw) цена 100р

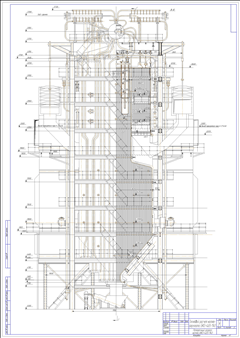

Кот2 Котел БКЗ-420-140 (продольный поперечный разрез) 2 чертежа формата А1
Котлоагрегат типа БКЗ-420-140 НГМ-3 однобарабанный, вертикально-водотрубный, с естественной циркуляцией, предназначен для производства пара при сжигании газа или мазута под наддувом.
Производительность по перегретому пару 420 т/ч (116,67 кг/с)
Давление пара в барабане 159 кгс/см2 (15,6 МПа)
Давление перегретого пара за первой задвижкой 140 кгс/см2 (13,7 МПа)
Температура перегретого пара 545 °С
Величина наддува в топочной камере 500 кгс/см2 (49 МПа)
Скачать Котел БКЗ-420-140 (продольный поперечный разрез) 2 чертежа (форматы jpeg, cdw) цена 150р

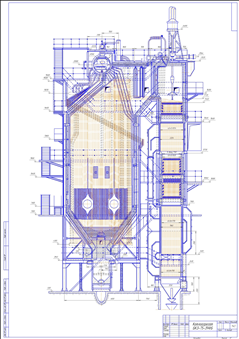

Кот3 Котлоагрегат БКЗ-75-39ФБ формат А1
Топочная камера объемом 454 м3 полностью экранирована трубами ф60x3 мм, а при работе на каменном угле и торфе - частично в нижней части трубами ф60x4 мм, расположенными с шагами 75 и 90 мм. Экраны разделены на 12 самостоятельных контуров (по числу блоков камеры).
Для сжигания бурого угла и фрезерного торфа топку оборудуют двумя шахтными мельницами с фронта. В этом случае нижнюю часть боковых экранов на уровне амбразур утепляют хромитовой массой, нанесенной на ошипованные трубы.
Скачать чертеж Котлоагрегат БКЗ-75-39ФБ (форматы jpeg, cdw, dwg) цена 100р

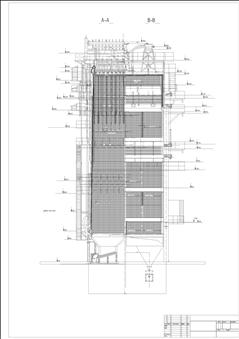

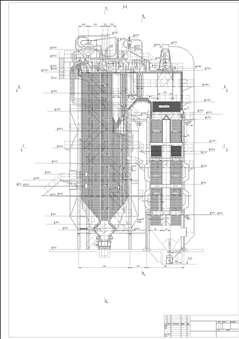

Кот4 Котел БКЗ-220-100Ф (продольный поперечный разрез) формат А1
Топочная камера с твердым шлакоудазсинем, размеры топки в плане 6656 х 9536 мм (по осям экранных труб). На котле установлено шесть пылегазовых горелок, расположенных на боковых экранах треугольником вершиной вниз. Горелка (рис. 2) вихревая, двухпоточная с регулируемой круткой вторичного воздуха. В 90-х годах при переводе котла на сжигание газа в пылеугольной горелке было установлено газораздающее устройство. Верхний ярус горелок (4 шт.) расположен на отметке 12 100 мм, а нижний (2 шт.) на отметке 9500 мм. На выходе из топки дтя улучшения аэродинамической картины течения выполнен пережим (при помощи гиба труб заднего экрана).
Система пылеприготовления включает в себя две мельницы типа Ш-12, два сепаратора, два циклона, промбункер для угольной пыли и шесть пылепитателей. Подача топлива в горелки осуществляется отработанным сушильным агентом.
Скачать чертеж Котел БКЗ-220-100Ф (продольный поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

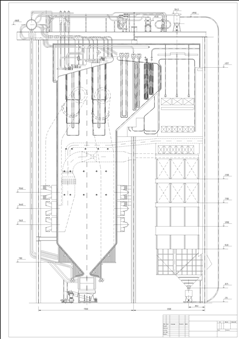

Кот5 Котел БКЗ-500-140 (продольный поперечный разрез) формат А1
БКЗ 320-140 ГМ предназначен для работы на природном газе и мазуте.
Котёл однобарабанный, вертикально-водотрубный, с естественной циркуляцией, П-образной компоновки, в газоплотном исполнении.
Установка котла закрытая.
Для организации топочного процесса топка оборудована шестью газомазутными горелками, расположенными на фронтовой стене топки в два яруса (по три горелки в каждом ярусе).
Для снижения концентрации окислов азота (NOx) на котле предусмотрена рециркуляция дымовых газов, а также применена схема двухступенчатого сжигания (воздушные сопла, установленные выше горелок).
Конструкция топочно-горелочного устройства обеспечивает нормативные выбросы вредных веществ за котлом.
Котёл поставляется транспортабельными блоками.
Общие параметры
Топливо Природный газ и мазут
Паропроизводительность, т/ч 500
КПД (брутто), 92%
Параметры пара
Lавление пара на выходе, 13,8 МПа
Температура пара на выходе, 560 °С

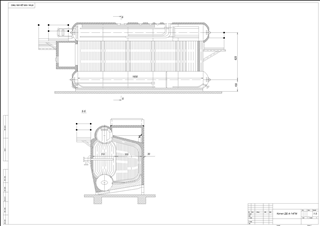

Кот6 Котел ДЕ-4-14ГМ формат А1
Паровой котёл, основными элементами которого являются верхний и нижний барабаны, топка, образованная экранированными стенками, с горелкой и пучок вертикальных труб между барабанами.
Вид расчетного топлива 1 - Газ; 2 - Жидкое топливо
Паропроизводительность, 4 т/ч
Рабочее (избыточное) давление теплоносителя на выходе, 1,3 (13,0) МПа (кгс/см2)
Температура пара на выходе, насыщ. 194°С
Температура питательной воды, 100°С
Расчетный КПД (топливо №1), 92%
Скачать чертеж Котел ДЕ-4-14ГМ (форматы jpeg, cdw, dwg) цена 100р

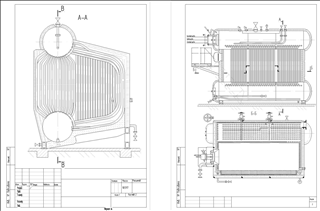

Кот7 Котел ДЕ-16-14 ГМ формат А1
Паровой котёл ДЕ-16-14 ГМ газомазутный вертикально-водотрубный с естественной циркуляцией, производительностью - 16 тон насыщенного пара (194 °С) в час, используемого на технологические нужды промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения.
Скачать чертеж Кот7 Котел ДЕ-16-14 ГМ (форматы jpeg, cdw, dwg) цена 100р

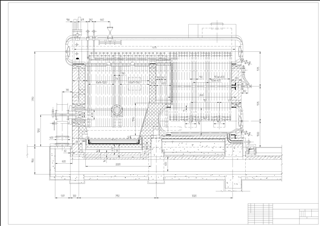

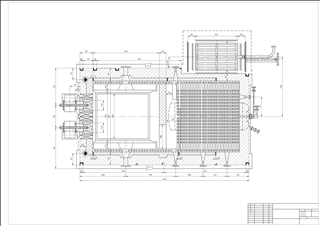

Кот8 Паровой котел ДКВр-6,5-13 ГМ (продольный поперечный разрез) формат А1
Паровой котел ДКВр-6,5-13 ГМ - вертикально-водотрубный котёл с экранированной топочной камерой и кипятильным пучком. Отличительной чертой данной схемы является боковое расположение конвективной части котла относительно топочной камеры. В котле ДКВр-6,5-13 ГМ на давление 1,3 МПа температура перегретого пара не регулируется. В котле ДКВр-6,5-13 ГМ применена одноступенчатая схема испарения.
Паропроизводительность, 6,5 т/ч
Температура пара на выходе, насыщ. 194 °С
Температура питательной воды, 100°С

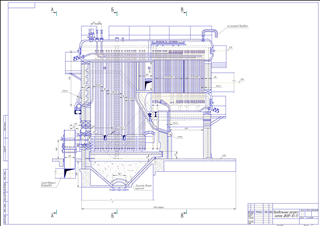

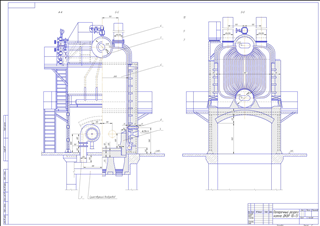

Кот9 Паровой котел ДКВр-10-13 ГМ (продольный поперечный разрез) формат А1
Паропроизводительность, 10 т/ч
Рабочее (избыточное) давление теплоносителя на выходе, 1,3 (13,0) МПа (кгс/см)
Температура пара на выходе, насыщ. 194 °С
Температура питательной воды, 100°С

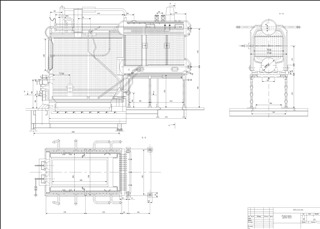

Кот10 Паровой котел ДКВр-10-23 ГМ формат А1
Паропроизводительность, 10 т/ч
Рабочее (избыточное) давление теплоносителя на выходе, 2,3 (23,0) МПа (кгс/см)
Температура пара на выходе, насыщ. 220 °С
Температура питательной воды, 100°С
Скачать чертеж Паровой котел ДКВр-20-13 ГМ (форматы jpeg, cdw, dwg) цена 100р

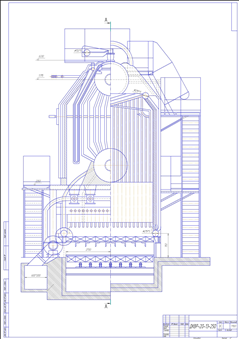

Кот11 Паровой котел ДКВр-20-13 ГМ формат А1
Паропроизводительность, 20 т/ч
Рабочее (избыточное) давление теплоносителя на выходе, 1,3 (13,0) МПа (кгс/см)
Температура пара на выходе, насыщ. 194 °С
Температура питательной воды, 100°С
Скачать чертеж Паровой котел ДКВр-20-13 ГМ (форматы jpeg, cdw) цена 100р

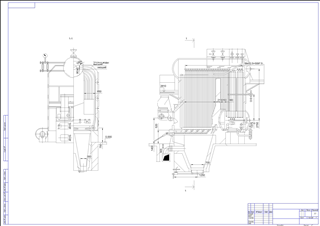

Кот12 Паровой котел ДКВр-2,5-13 ГМ формат А1
Паропроизводительность, 2,5 т/ч
Рабочее (избыточное) давление теплоносителя на выходе, 1,3 (13,0) МПа (кгс/см)
Температура пара на выходе, насыщ. 194 °С
Температура питательной воды, 100°С
Скачать чертеж Паровой котел ДКВр-20-13 ГМ (форматы jpeg, cdw) цена 100р

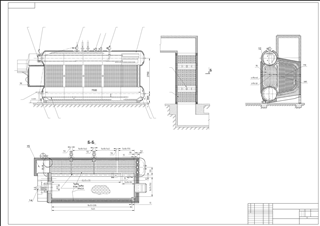

Кот13 Котел ДЕ-25-14-225 формат А1
Котел ДЕ-25-14-225 ГМ с встроенным пароперегревателем на 225 °С газомазутный вертикально-водотрубный с естественной циркуляцией, производительностью - 25 тонн перегретого пара (225 °С) в час, используемого на технологические нужды промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения.
Скачать чертеж Котел ДЕ-25-14-225 (форматы jpeg, cdw, dwg) цена 100р
Кот14 Котел ДЕ 16-14 формат А1
Паропроизводительность, 16 т/ч
Рабочее давление (избыточное) пара на выходе, 1,3 (13) МПа (кг/см2)
Температура перегретого пара на выходе, 194 °С
Температура питательной воды, 100 °С.
Расчетный КПД (газ), 93%
Расчетный КПД (мазут), 90%
Расход расчетного топлива (газ), 1141 м3/ч
Скачать чертеж Котел ДЕ 16-14 (форматы jpeg, cdw, dwg) цена 100р

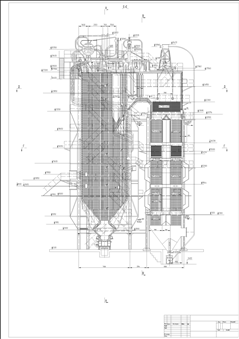

Кот15 Котел БКЗ-220-100Ф (продольный поперечный разрез) формат А1
Паропроизводительность котла 240 т/ч
Давление перегретого пара 11 МПа
Температура перегретого пара 540 °С
Температура питательной воды 200 °С
Температура уходящих газов 155 °С
Температура холодного воздуха 30 °С
Котел работает на буром угле Павловского месторождения.
Скачать чертеж Котел БКЗ-220-100Ф (продольный поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

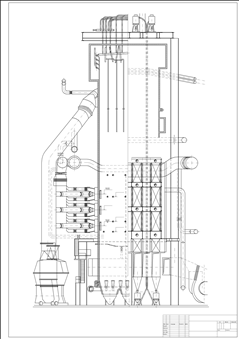

Кот16 Котел БКЗ-500-140 (продольный и поперечный разрезы) формат А1
Котел предназначен для работы на березовском и других бурых углях Сибири в сейсмичных районах. Котел вертикально-водотрубный с естественной циркуляцией, однобарабанный, однокорпусный, закрытой П-образной компоновки, в газоплотном исполнении, с уравновешенной тягой.
Топливо: Бурый уголь
Паропроизводительность, 500 т/ч
КПД (брутто), 91,3%

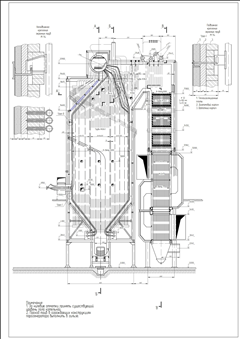

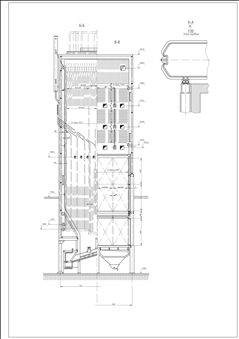

Кот17 Котел Е-75/40 (Е-75-40К продольный и поперечный разрезы) формат А1
Предназначен для камерного сжигания твердого топлива при сухом шлакоудалении. Паропроизводительность котла – 75 т/ч. Параметры пара: давление перегретого пара 4 МПа, температура перегретого пара tпп = 440 °С. Фронтовой и задний экраны топочной камеры экранированы трубами O603 с шагом 75 ; боковые экраны образованы тремя панелями, состоящих из труб того же размера с шагами: 1-я и 2-я панели – 90 ,3-я панель – 75 .
Скачать чертеж Котел Е-75/40 (Е-75-40К продольный и поперечный разрезы) (форматы jpeg, cdw, dwg) цена 150р

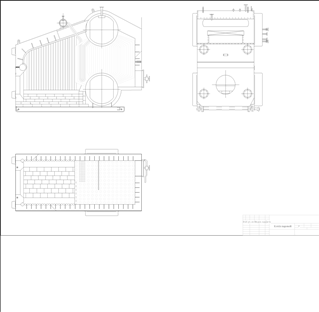

Кот18 Котел Е-1,0-9-1М формат А1
Котел паровой Е-1,0-0,9 принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией. Предназначен для выработки насыщенного пара рабочим давлением 0,8 МПа для потребления предприятиями промышленности и сельском хозяйстве, для технологических, хозяйственных и бытовых нужд.
Паропроизводительность 1 т/ч
Давление пара 0,8 МПа
Расчетное топливо: газ
Скачать чертеж Кот18 Котел Е-1,0-9-1М (форматы jpeg, cdw, dwg) цена 150р

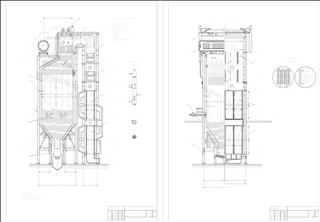

Кот19 Паровой котел Е-50-40К (продольный и поперечный разрезы) формат А1
Параметры котла:
1. Паропроизводительность 50т/ч;
2. Рабочее давление в барабане 45кгс/см2
3. Температура перегретого пара 440 °С
4. Давление за пароперегревателем 40кгс/см2

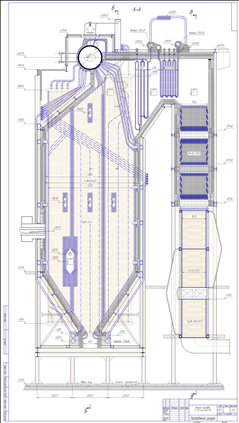

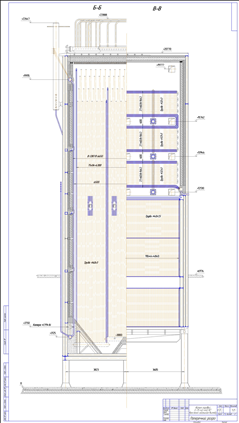

Кот20 Паровой котел Е-75-42-440 КТ (продольный и поперечный разрезы) формат А1
1. Номинальная паропроизводительность - 75 т/ч;
2. Рабочее давление в барабане котла - 44 кгс/см2
3. Рабочее давление на выходе из пароперегревателя - 40;
4. Температура перегретого пара - 440 °С;
5. Температура питательной воды - 150 °С;
6. Температура уходящих газов - 180 °С;
7. Температура горячего воздуха - 190 °С
Скачать чертеж Паровой котел Е-75-42-440 КТ (продольный и поперечный разрезы) (форматы jpeg, cdw) цена 150р

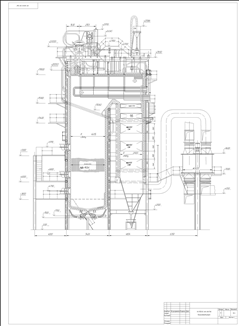

Кот21 Котел Е 160-100 ГМ (продольный разрез) формат А1
Котёл предназначен для работы на природном газе и мазуте.
Котёл вертикально–водотрубный с естественной циркуляцией, однобарабанный, однокорпусный, сомкнутой П–образной компановки, с уравновешанной тягой.
Топливо Природный газ и мазут
Паропроизводительность, 160 т/ч
КПД (брутто) 94,2 %
Скачать чертеж Котел Е 160-100 ГМ (продольный разрез) (форматы jpeg, cdw, dwg) цена 100р
Кот22 Водогрейный котел КВ-ГМ-10-150 (КВ-ГМ-11,63-150) формат А1
Котёл водогрейный КВ-ГМ-10-150 (КВ-ГМ-11,63-150) – водогрейный котёл с рабочим давлением до 2,25 МПа является прямоточным, имеет единый профиль в разрезе.
Вид расчетного топлива Газ; Жидкое топливо
Теплопроизводительность 10 ГКал/ч
Теплопроизводительность 11,63 МВт
Рабочее (избыточное) давление теплоносителя на выходе 1,0-2,25 (10-22,5) МПа (кгс/см2)
Скачать чертеж Водогрейный котел КВ-ГМ-10-150 (КВ-ГМ-11,63-150 (форматы jpeg, cdw, dwg) цена 150р

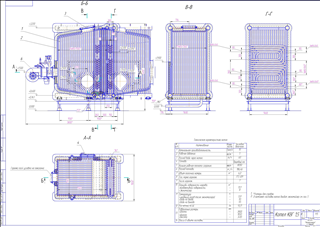

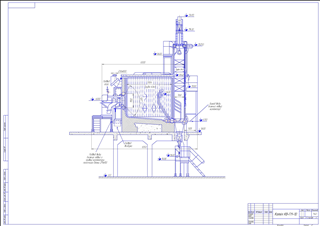

Кот23 Водогрейный котел КВ-Г-1,5 формат А1
Котел предназначен для отопления и горячего водоснабжения жилых, производственных и административных зданий.
Номинальная теплопроизводительность, 1,5 МВт
Вид топлива : газ, д.т., топливо печное бытовое
Рабочее давление воды, 0,6 МПа
Температурный воды на входе 70 °С
Температурный воды на выходе 95 °С
Гидравлическое сопротивление 0,025 МПа
Скачать чертеж Водогрейный котел КВ-Г-1,5 (форматы jpeg, cdw, dwg) цена 150р

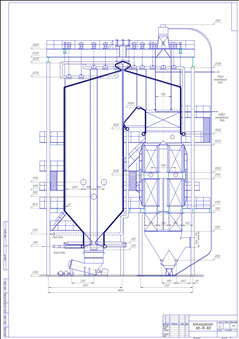

Кот24 Пылеугольный водогрейный котел КВ-ТК-100 формат А1
Пылеугольный водогрейный котел типа КВ-ТК-100-150 тепловой производительностью 100 Гкал/час предназначен для снабжения горячей водой промышленных и жилищно-бытовых объектов. Котлы типа КВТК-100-150 изготавливаются для работы в основном режиме (при установке в отдельно стоящих промышленных и промышленно-отопительных котельных) и в отдельных случаях – для работы в пиковом режиме (при установке на ТЭЦ для покрытия пиков теплофикационных нагрузок). Котел выполнен однокорпусным, П-образной компоновки и предназначен для работы на кузнецком угле.
Скачать чертеж Пылеугольный водогрейный котел КВ-ТК-100 (форматы jpeg, cdw, dwg) цена 150р
Кот25 Котёл водогрейный КВ-ТС-10-150П (КВ-Р-11,63-150) формат А1
Котёл водогрейный КВ-ТС-10-150П (КВ-Р-11,63-150) – водогрейный котёл, горизонтальной компоновки с рабочим давлением до 2,25 МПа
Вид расчетного топлива каменный уголь, бурый уголь
Теплопроизводительность 10 ГКал/ч
Теплопроизводительность 11,63 МВт
Скачать чертеж Котёл водогрейный КВ-ТС-10-150П (КВ-Р-11,63-150) (форматы jpeg, cdw, dwg) цена 150р

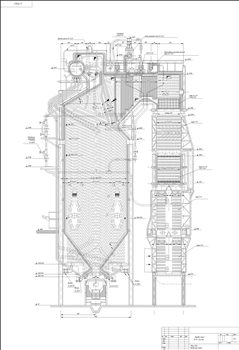

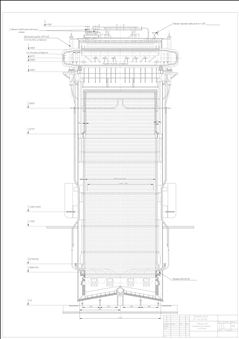

Кот26 Паровой котел ПК 19 120/100 (продольный и поперечный разрез) формат А1
вертикально-водотрубный, однобарабанный, с естественной циркуляцией предназначен для сжигания угля (с жидким шлакоудалением). В процессе эксплуатации котлы были реконструированы на сжигание газа и мазута. В настоящее время котел предназначен для сжигания газа, мазут - резервное топливо. Техническая характеристика котла ПК-19:
Паропроизводительность – 150 т/час;
Давление перегретого пара – 100 кгс/см2;
Температура перегретого пара – 540 °С
Температура питательной воды – 195 °С
Компоновка котлоагрегата выполнена П-образной.

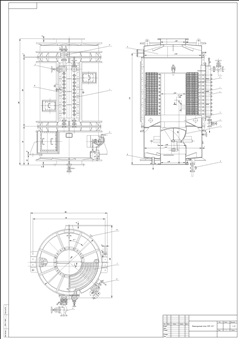

Кот27 Котел-утилизатор КУП-40С (продольный и поперечный разрез) формат А1
предназначен для выработки водяного пара при давлении 8-12 атм и температуре перегрева 250°С за счет использования тепла отходящих газов нагревательных и сталеплавильных мартеновских печей емкостью 80 т.

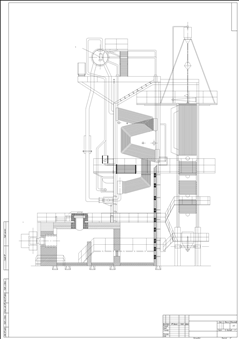

Кот28 Котел-утилизатор ПКК-10024-200-5 формат А1
Предназначен для сжигания отбросных газов сажевого производства и получения пара энергетических и технологических параметров. Котел однобарабанный, конвективный, с естественной циркуляцией, выполненый по П-образной компоновке.
Паропроизводительность до 100 т/ч
Давление перегретого пара 2,4 МПа
Температура перегретого пара 370 °С:
Скачать чертеж Котел-утилизатор ПКК-10024-200-5 (форматы jpeg, cdw, dwg) цена 150р

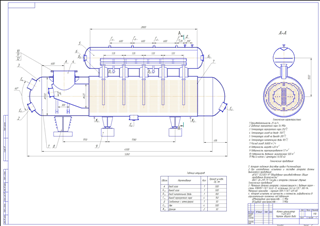

Кот29 Котел-утилизатор Г420 БПЭ формат А1
Производительность 25 т/ч
Давление перегретого пара 1,6 МПа
Температура перегретого пара 250 С
Температура газов на входе 700 С
Температура газов на выходе 285 С
Температура питательной воды 105 С
Расход газов 36800 м3/ч
Поверхность нагрева 420 м
Поверхность пароперегревателя 57 м
Скачать чертеж Котел-утилизатор Г420 БПЭ (форматы jpeg, cdw, doc спецификация) цена 350р

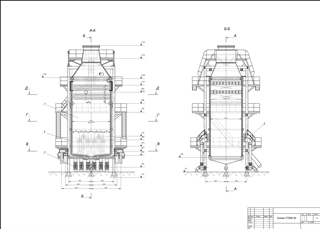

Кот30 Котел ПТВМ-50 (продольный и поперечный разрез) формат А1
Котел ПТВМ-50 может эксплуатироваться как в основном режиме, так и в пиковом (для подогрева сетевой воды) от 70 до 150°С
Теплопроизводительность номинальная 58,2 (50) МВт (Гкал/ч)
Вид топлива: газ
Давление воды на входе в котел, не более 1,6 МПа
Давление воды на выходе из котла, не менее 1,0 МПа
Температура воды на входе 70/110 °С (основной/пиковый)
Скачать чертеж Котел ПТВМ-50 (продольный и поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

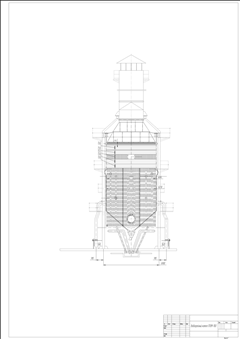

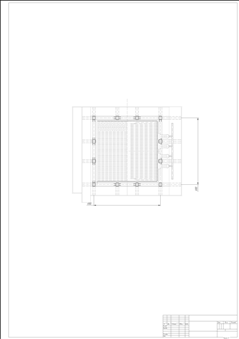

Кот31 Котел ПТВМ-100 (продольный и поперечный разрез) формат А1
Пиковые теплофикационные водогрейные котлы типа ПТВМ-100, устанавливаемые в качестве источника теплоснабжения, предназначены для покрытия пиковых и основных нагрузок в системах централизованного теплоснабжения и представляют собой прямоточные агрегаты, подогревающие непосредственно воду тепловых сетей. При работе котла циркуляция воды в нем осуществляется по 2-х ходовой схеме.
Тепловая производительность 100 Гкал/ч (116,4 МДж/с)
Рабочее давление до 25 кгс/см2 (2,5 МПа)
Максимальная температура воды на выходе из котла 150 °С
Номинальный расход воды при пиковом режиме 2140 т/ч (594 кг/с)
Минимальный расход 1500 т/ч (417 кг/с)
Скачать чертеж Котел ПТВМ-100 (продольный и поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

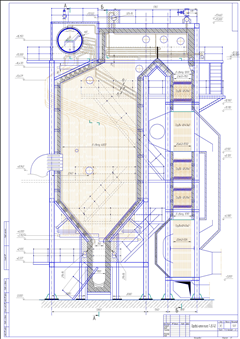

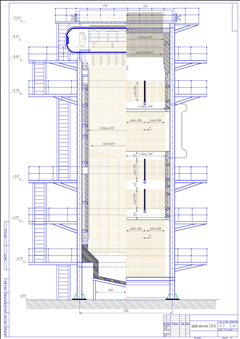

Кот32 Паровой котел Т-35-40 (К-35) (продольный и поперечный разрез) формат А1
Техническая характеристика:
Производительность 35 т/ч;
Рабочее давление пары 4 МПа
Температура пары 440°С
Скачать чертеж Паровой котел (продольный и поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

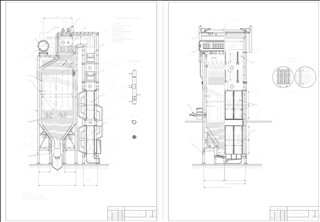

Кот33 Паровой котел Т-50-40 (К-50) (продольный и поперечный разрез) формат А1
Техническая характеристика:
Производительность 50 т/ч;
Рабочее давление пары 4 МПа
Температура пары 440°С
Скачать чертеж Паровой котел (продольный и поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

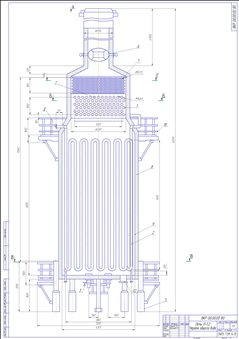

Кот34 Ребойлер отпарной колонны (печь П-1,2) формат А1
Скачать чертеж Ребойлер отпарной колонны (форматы jpeg, cdw, dwg) цена 150р

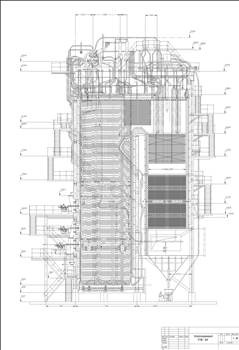

Кот35 Таганрогский газо-мазутный котёл ТГМ-84 (продольный и поперечный разрез) формат А1
На фронтовой стене топочной камеры установлен настенный пароперегреватель, выполненный в виде шести транспортабельных блоков из труб диаметром 42х5,5 мм (ст. 12Х1МФ).
Входная камера потолочного пароперегревателя состоит из двух сварных между собой коллекторов, образующих общую камеру, по одной на каждую полутопку. Выходная камера потолочного пароперегревателя одна и состоит из шести сварных между собой коллекторов.
Входная и выходная камеры ширмового пароперегревателя расположены одна над другой и изготовлены из труб диаметром 133х13 мм.
Скачать чертеж Таганрогский газо-мазутный котёл ТГМ-84 (форматы jpeg, cdw, dwg) цена 150р

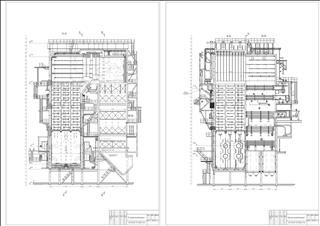

Кот36 Прямоточный котел ТГМП-314 (продольный и поперечный разрез) формат А1
Спроектирован и изготовлен Таганрогским котельным заводом, рассчитан на сжигание мазута и природного газа и предназначен для работы в блоке с паровой турбиной К-300-240 ЛМЗ мощностью 300 МВТ. Котлоагрегат выполнен однокорпусным в П-образной компоновке с вынесенными из-под котла РВП, размещенными вне здания главного корпуса
Скачать чертеж Прямоточный котел ТГМП-314 (форматы jpeg, cdw, dwg) цена 150р

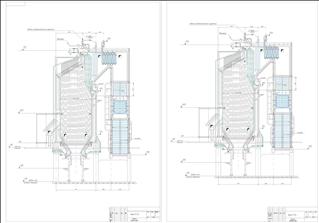

Кот37 Котлоагрегат типа ТП-35У (продольный и поперечный разрез) формат А1
Котлоагрегат типа ТП-35У - однобарабанный, вертикально-водотрубный, П-образной компоновки,изготовлен Белгородским котельным заводом с расчётными параметрами:
- номинальная паропроизводительность – 40 т/час;
- давление пара в барабане котла – 43 кг/см2;
- температура перегретого пара – 420 °С;
- давление перегретого пара – 39 кг/см2;
- температура питательной воды – 150 °С;
- давление питательной воды – 60 кг/см2;
- температура воздуха после калориферов – 110 °С;
- температура мазута на входе в котёл – 115 °С;
- температура уходящих газов – 178 °С.
Скачать чертеж Котлоагрегат типа ТП-35У (форматы jpeg, cdw, dwg) цена 150р

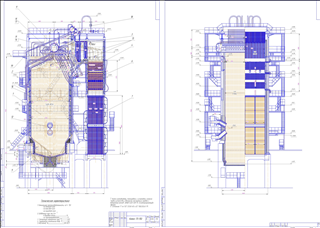

Кот38 Котел ТП - 150 (продольный и поперечный разрез) формат А1
- Паропроизводительность котла – 150 т/ч.
- Давление пара на выходе из котла – 33 кгс/см2
- Температура пара – 420 ?С
- Температура питательной воды на входе в котел - 140?С
- Рабочее давление в барабане котла - 35 кгс/см2
- Расход природного газа на одну горелку – 2860м3/ч,
- КПД котла - 84-87,7 %
Скачать чертеж Котел ТП - 150 (продольный и поперечный разрез) (форматы jpeg, cdw, dwg) цена 150р

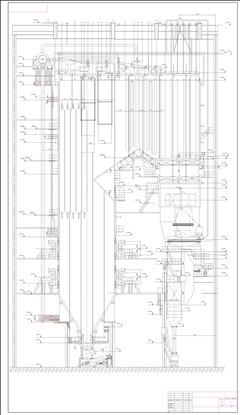

Кот39 Паровой котел ТПЕ214А формат А1
Типоразмер котла по ГОСТ - Еп-670-13,8-545КТ
Температура подогрева воздуха 342 °C
Температура уходящих газов 133 °C
Температура питательной воды 244 °C
КПД 91,5%
Тип воздухоподогревателя - регенеративный воздухоподогреватель РВП
Вид топлива - каменный уголь
Скачать чертеж Паровой котел ТПЕ214А (форматы jpeg, cdw, dwg) цена 150р

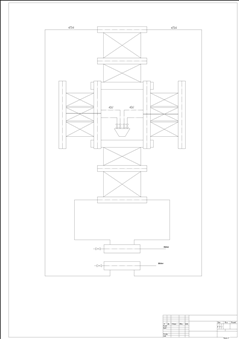

Кот40 Схема циркуляции котла ПТВМ-100 формат А1
Скачать чертеж Схема циркуляции котла ПТВМ-100 (форматы jpeg, cdw, dwg) цена 150р
Кот41 Общая схема котельной формат А1
Скачать чертеж Общая схема котельной (форматы jpeg, cdw, dwg) цена 150р
